ما هو الموصل المحوري للترددات اللاسلكية من النوع N؟

ال موصل محوري للترددات اللاسلكية من النوع N هو موصل محوري للترددات اللاسلكية (RF) عالمي تم تصميمه بواسطة Paul Neill من Bell Labs في الأربعينيات من القرن العشرين ("N" مأخوذ من الحرف الأول من لقبه). يتميز بخصائص الطاقة العالية، والخسارة المنخفضة، والتردد العالي، ويستخدم على نطاق واسع في الاتصالات والرادار وأدوات الاختبار وغيرها من المجالات.

1. الميزات الأساسية للموصل من النوع N
(1) نطاق التردد
النوع القياسي: 0~11 جيجا هرتز (بعض النماذج الدقيقة يمكن أن تصل إلى 18 جيجا هرتز).
النوع عالي الأداء (مثل النوع N الدقيق): يدعم ما يصل إلى 18 جيجا هرتز، أو حتى أعلى (مثل 40 جيجا هرتز).

(2) مطابقة المعاوقة
50Ω (السائد، يستخدم للاتصالات ومعدات الاختبار).
75 أوم (أقل شيوعًا، يُستخدم في سيناريوهات محددة مثل نقل الفيديو).

(3) تحمل الطاقة العالية
متوسط ​​الطاقة: مئات واط إلى كيلووات (حسب التردد والتصميم).
الطاقة القصوى: تصل إلى عشرات الكيلووات (تطبيقات النبض القصير).

(4) المتانة
هيكل اقتران ملولب (أكثر استقرارًا من BNC) ومقاومة قوية للاهتزاز.
يوفر الغلاف المعدني (النحاس/الفولاذ المقاوم للصدأ) حماية كهرومغناطيسية جيدة.

(5) خسارة منخفضة
فقدان الإدراج: <0.1 ديسيبل @ 3 جيجا هرتز (نموذج عالي الجودة).
نسبة موجة الجهد الدائمة (VSWR): <1.3:1 (نوع الدقة يمكن أن يصل إلى 1.1:1).

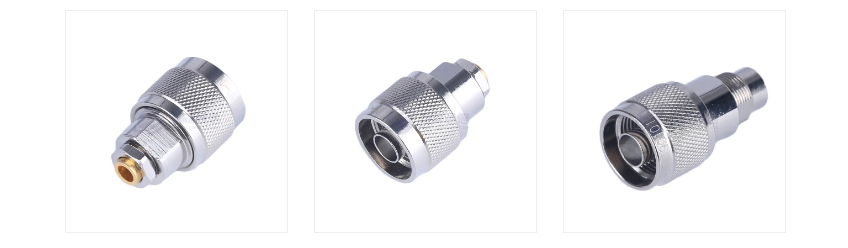

2. هيكل موصل من النوع N
(1) الموصل الخارجي (الصدفة)
مادة معدنية (طلاء ذهبي/طلاء فضي/طلاء نيكل)، تصميم ملولب يضمن اتصالاً محكمًا.
(2) موصل داخلي (دبوس مركزي)
طلاء ذهبي أو فضي، مما يوفر اتصالاً منخفض المقاومة.
(3) وسط العزل
عادةً ما يكون PTFE (بولي تترافلوروإيثيلين)، مقاومًا لدرجات الحرارة العالية وخسارة عازلة منخفضة.
(4) نوع الواجهة
ذكر: مع دبوس مركزي وخيط خارجي.
أنثى: مع فتحة مركزية وخيط داخلي.

3. النقاط الأساسية لاختيار موصل من النوع N
مطابقة المعاوقة: يُفضل نماذج 50 أوم (ما لم تكن 75 أوم مطلوبة على وجه التحديد).
متطلبات التردد:
التطبيقات العامة (<6 جيجا هرتز): النوع N القياسي.
التطبيقات عالية التردد (> 11 جيجا هرتز): النوع N الدقيق (مثل سلسلة HPN).
التوافق البيئي:
الفئة الخارجية/العسكرية: اختر غلافًا من الفولاذ المقاوم للصدأ مزودًا بختم مقاوم للماء (مثل IP67).
التطبيقات المخبرية: نماذج مطلية بالذهب (تقليل مقاومة التلامس).
توافق الواجهة:
انتبه إلى اقتران الموصل من ذكر إلى أنثى (مثل المحولات من ذكر إلى أنثى).

4. المشاكل الشائعة مع الموصلات المحورية للترددات اللاسلكية من النوع N
(1). هل يمكن للموصلات من النوع N أن تحل محل SMA؟
نعم، ولكن هناك مقايضات: توفر الموصلات من النوع N طاقة ومتانة أفضل، ولكنها أكبر وأقل ملاءمة للأجهزة المصغرة عالية الكثافة. تعد موصلات SMA أكثر ملاءمة للتصميمات المدمجة عالية التردد (مثل وحدات PCB).

(2). كيف تتجنب تلف الموصلات من النوع N؟
التشغيل الصحيح: قم بمحاذاة الخيوط وشدها (تجنب إجبار البراغي على ثني الدبوس المركزي). استخدم مفتاح عزم الدوران (عزم الدوران الموصى به: 15 إلى 20 بوصة رطل).

(3). هل يتطلب الموصل من النوع N صيانة دورية؟
توصية: قم بتنظيف سطح التلامس بانتظام (قطعة قماش خالية من الغبار والكحول). تحقق مما إذا كانت الخيوط مؤكسدة (استبدلها عند تآكل الطلاء).
