ما هو محول الترددات اللاسلكية المحورية؟

1. محول الترددات اللاسلكية المحورية : التعريف ومبدأ العمل
تعد المحولات المحورية للترددات اللاسلكية مكونات رئيسية في هندسة الترددات اللاسلكية، وتستخدم بشكل أساسي لتوصيل الكابلات والموصلات المحورية ذات أنواع أو أحجام مختلفة من الواجهات، مما يضمن فقدًا منخفضًا وثباتًا عاليًا ومطابقة المعاوقة أثناء نقل الإشارة. إنها تلعب دورًا حيويًا في الاتصالات اللاسلكية، والاختبار والقياس، والفضاء، والإلكترونيات الاستهلاكية، وحل حالات عدم توافق الواجهة بين الأجهزة مع ضمان سلامة الإشارة عالية التردد. تعمل محولات التردد اللاسلكي المحورية في المقام الأول على تغيير طرق الاتصال، أو تحويل أنواع الواجهات، أو التكيف مع الأجهزة ذات متطلبات التردد والممانعة المختلفة.

يتكون الهيكل الأساسي لمحول التردد اللاسلكي المحوري من موصل خارجي (غلاف معدني، مصنوع عادةً من النحاس المطلي بالذهب أو سبائك الألومنيوم)، وموصل داخلي (دبوس موصل مركزي، غالبًا ما يكون مصنوعًا من النحاس المطلي بالذهب أو نحاس البريليوم)، ووسط عازل (مثل PTFE)، وهيكل موصل محدد (مثل SMA أو N-type أو BNC). يوفر الموصل الخارجي درعًا كهرومغناطيسيًا وحماية ميكانيكية، بينما ينقل الموصل الداخلي الإشارة، ويعزل الوسط العازل الموصلات الداخلية والخارجية ويحافظ على مطابقة المعاوقة.

في نقل إشارة التردد اللاسلكي، تعتمد مبادئ تشغيل المحول بشكل أساسي على مطابقة المعاوقة المستمرة، وحصر المجال الكهرومغناطيسي، وقمع الوضع. يتم تحقيق مطابقة المعاوقة من خلال النسبة المصممة بعناية لأقطار الموصل الداخلي والخارجي وثابت العزل الكهربائي للمادة العازلة، مما يضمن أن إرسال الإشارة يتجنب الانعكاسات الناجمة عن تغيرات المعاوقة (يتم قياسها عادةً بواسطة نسبة موجة الجهد الدائمة (VSWR)، بقيمة مثالية تبلغ 1:1). يعتمد حبس المجال الكهرومغناطيسي على تأثير التدريع للموصل الخارجي، وحصر الموجات الكهرومغناطيسية في الموصل الداخلي، ومنع تسرب الإشارة والتداخل الخارجي. علاوة على ذلك، يمنع التصميم الهيكلي الأمثل الأوضاع ذات الترتيب الأعلى (مثل أوضاع TE/TM)، مما يضمن نقلًا مستقرًا لوضع TEM الرئيسي، وبالتالي تقليل تشويه الإشارة.

يتم تحديد أداء محولات التردد اللاسلكي المحورية من خلال العديد من المعلمات الرئيسية، بما في ذلك نطاق التردد (على سبيل المثال، DC-18 جيجا هرتز)، والمقاومة (عادة 50 أوم أو 75 أوم)، ونسبة موجة الجهد الدائمة (VSWR)، وفقدان الإدراج (توهين الطاقة أثناء إرسال الإشارة)، ومعالجة الطاقة (الحد الأقصى للتعامل مع الطاقة). على سبيل المثال، في أنظمة اتصالات 5G، يجب أن تدعم المحولات نطاقات التردد العالي (مثل 3.5 جيجا هرتز أو الموجة المليمترية (28 جيجا هرتز)) مع الحفاظ على فقدان إدخال منخفض لمنع توهين الإشارة الذي يؤثر على جودة الاتصال. في التطبيقات عالية الطاقة (مثل الرادار أو أنظمة البث)، يصبح التعامل مع الطاقة وأداء تبديد الحرارة من الاعتبارات المهمة في الاختيار.

في التطبيقات العملية، يتطلب اختيار المحول دراسة شاملة لنوع الواجهة وتردد التشغيل ومتطلبات الطاقة والظروف البيئية. تتضمن أنواع المحولات الشائعة SMA إلى N-type وBNC إلى SMA. تتميز الواجهات المختلفة بهياكل ميكانيكية وخصائص كهربائية مختلفة، لذا يعد ضمان التطابق التام بين المحول والموصل أمرًا بالغ الأهمية. علاوة على ذلك، يمكن أن يسبب الاستخدام طويل الأمد الأكسدة أو التآكل الميكانيكي على سطح التلامس، مما يزيد من مقاومة التلامس ويؤثر على نقل الإشارة. لمعالجة هذه المشكلات، يتم استخدام الآلات عالية الدقة (مثل التحكم في تركيز الموصل الداخلي في حدود 0.05 مم) والطلاء الذهبي السطحي على نطاق واسع لتقليل مقاومة التلامس وتحسين المتانة.

سيناريوهات التطبيق النموذجية
الاختبار والقياس: توصيل معدات الاختبار بواجهات مختلفة (مثل محللات شبكة المتجهات)
أنظمة الاتصالات: المحولات بين هوائيات المحطة الأساسية ووحدات الترددات اللاسلكية
العسكرية والفضاء: محولات للواجهات ذات الأشكال المختلفة في أنظمة الاتصالات الرادارية والفضائية
الإلكترونيات الاستهلاكية: البحث والتطوير وتصحيح أخطاء أجهزة 5G ووحدات Wi-Fi

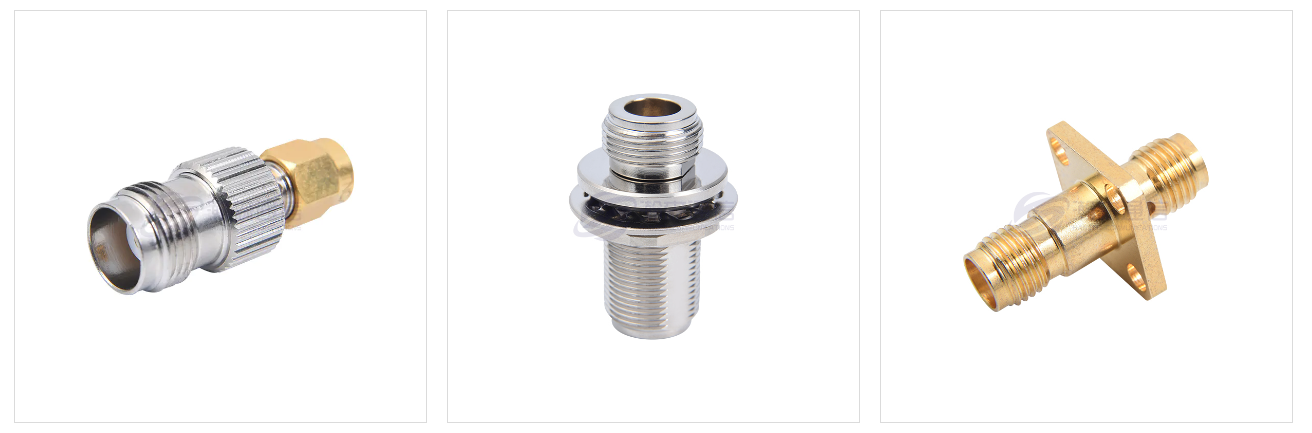

المكونات الهيكلية
يتكون المحول المحوري للتردد اللاسلكي من المكونات الأساسية التالية:
الموصل الخارجي (القشرة): عادة ما يكون مصنوعًا من المعدن (مثل النحاس المطلي بالذهب)، مما يوفر التدريع والحماية الميكانيكية
الموصل الداخلي: دبوس التوصيل المركزي المسؤول عن نقل الإشارة، وعادةً ما يكون مصنوعًا من النحاس المطلي بالذهب أو نحاس البريليوم
العزل: مواد مثل PTFE (بولي تترافلوروإيثيلين) التي تعزل الموصلات الداخلية والخارجية وتحافظ على مطابقة المعاوقة
الواجهة: طرق اتصال مترابطة أو ملائمة أو طرق اتصال أخرى (مثل SMA أو N-type أو BNC وما إلى ذلك)

2. وظيفة المحول المحوري للترددات اللاسلكية
تلعب المحولات المحورية للترددات اللاسلكية دورًا حاسمًا في أنظمة الترددات اللاسلكية. ويمكن تلخيص وظائفهم الأساسية على النحو التالي:

جسر تحويل الواجهة
تتمثل الوظيفة الأساسية لمحول التردد اللاسلكي المحوري في التحويل بين أنواع ومواصفات موصلات التردد اللاسلكي المختلفة. في التطبيقات العملية، يعد عدم التطابق بين منافذ الجهاز وواجهات الكابلات أمرًا شائعًا، كما هو الحال عندما يستخدم جهاز الاختبار موصلًا من النوع N ويكون الجهاز قيد الاختبار مزودًا بموصل SMA. يسمح التصميم الميكانيكي المتطور للمحول بالاتصال السلس بين أنواع الموصلات المختلفة، مثل أنثى SMA وذكر من النوع N، مما يزيل مشكلات إعداد النظام الناتجة عن عدم توافق الواجهة.

ضمان نقل الإشارة
تضمن المحولات المحورية للترددات اللاسلكية عالية الجودة استمرارية المعاوقة أثناء نقل الإشارة من خلال التحكم الصارم في المعاوقة (عادةً 50 أوم أو 75 أوم). إن هيكلها الداخلي عالي الدقة متحد المركز، جنبًا إلى جنب مع المواد العازلة منخفضة الفقد (مثل PTFE)، يحافظ على نسبة انعكاس الإشارة (VSWR) أقل من 1.5:1، مما يقلل بشكل فعال من تأثير الموجات الدائمة على أداء النظام. في نطاقات التردد الأقل من 6 جيجا هرتز، يمكن للمحولات عالية الجودة تحقيق فقدان إدخال أقل من 0.3 ديسيبل.

مركز توسيع النظام
في أنظمة الترددات اللاسلكية المعقدة، تتيح المحولات توزيع وتوجيه الإشارات متعددة المسارات. من خلال الجمع بين أنواع مختلفة من المحولات، يمكن للمهندسين بناء أنظمة الاختبار بمرونة. على سبيل المثال، استخدام محول أنثى مزدوج لتقسيم إشارة واحدة إلى اثنتين، أو استخدام محول الزاوية اليمنى لإعادة توجيه الإشارة لتلائم مساحة محدودة. تعتبر هذه المرونة مهمة بشكل خاص في السيناريوهات ذات المساحة المحدودة مثل تركيبات المحطة الأساسية وأنظمة التردد اللاسلكي داخل السيارة.

مكونات الاختبار والقياس الرئيسية
في اختبار معلمات التردد اللاسلكي، تؤثر جودة المحول بشكل مباشر على دقة القياس. تعتمد الأجهزة مثل محللات شبكة المتجهات على المحولات للاتصال بـ DUT (الجهاز قيد الاختبار). يتم أخذ عدم تطابق مقاومة المحول والخسارة والخصائص الأخرى في الاعتبار في نتائج القياس. لذلك، تستخدم المحولات من فئة القياس عادةً عازل الهواء والطلاء الذهبي للحفاظ على خصائص مطابقة المعاوقة الممتازة (VSWR < 1.2:1) حتى في النطاق 18 جيجا هرتز.

قابلة للتكيف مع البيئات الخاصة
تتوفر المحولات في مجموعة متنوعة من النماذج المتخصصة لسيناريوهات التطبيقات المختلفة:
تتميز محولات الجهد العالي بعزل معزز ويمكنها تحمل الفولتية التي تتجاوز 10 كيلو فولت.
تستخدم المحولات عالية الطاقة الطلاء الفضي والتبريد القسري، بسعة طاقة تصل إلى 500 واط.
توفر المحولات ثلاثية المحاور طبقة حماية إضافية لتطبيقات القياس الحساسة.
تلبي المحولات المقاومة للانفجار متطلبات المواقع الخطرة مثل البتروكيماويات.

واجهة صيانة النظام
توفر المحولات حلاً انتقاليًا للواجهة لصيانة المعدات وترقياتها. عندما يتم تحديث معايير الواجهة للمعدات القديمة، تعمل المحولات على تمكين التوافق بين المعدات القديمة والجديدة دون استبدال النظام بأكمله، مما يقلل بشكل كبير من تكاليف التعديل التحديثي. على سبيل المثال، أثناء الترقية من محطات 4G إلى 5G الأساسية، يتم استخدام محولات N-to-7/16 على نطاق واسع للحفاظ على التوافق مع أنظمة التغذية الحالية.

تحسين جودة الإشارة
تستخدم المحولات عالية الأداء ميزات تصميم متخصصة لتحسين سلامة الإشارة:
يعمل هيكل تحويل المعاوقة المتدرج على توسيع نطاق تردد التشغيل
مادة متدرجة عازلة ثابتة تقلل من انعكاسات الواجهة
تمنع التصفية المضمنة التداخل في نطاقات تردد محددة
الختم الكهرومغناطيسي يعزز أداء EMC.

تُستخدم المحولات المحورية للترددات اللاسلكية في مجالات مختلفة على النحو التالي:
(1). الاتصالات
اتصال المحطة الأساسية والهوائي: يستخدم لمطابقة كابلات التردد اللاسلكي مع واجهات مختلفة لضمان جودة نقل الإشارة.
تحويل الألياف الضوئية والترددات اللاسلكية: تحقيق تكييف الواجهة للإشارات الضوئية وإشارات الترددات اللاسلكية في أنظمة الاتصالات الهجينة.
الاتصالات عبر الأقمار الصناعية: قم بتوصيل معدات المحطة الأرضية للأقمار الصناعية والهوائيات لضمان نقل منخفض الخسارة للإشارات عالية التردد.
(2). الاختبار والقياس
محلل الشبكة: يتكيف مع منافذ الاختبار ذات الواجهات المختلفة، مثل النوع N إلى SMA.
محلل الطيف: قم بتوصيل المجسات أو الهوائيات بمواصفات مختلفة لتوسيع نطاق الاختبار.
مولد الإشارة: قم بمطابقة منافذ الإخراج مع الجهاز قيد الاختبار لتقليل فقدان الانعكاس.
(3). الفضاء الجوي والدفاع
نظام الرادار: يتكيف مع مكونات الترددات اللاسلكية لنطاقات التردد المختلفة لضمان سلامة الإشارة.
معدات الاتصالات العسكرية: تحقيق تحويل سريع للواجهة في أجهزة الراديو الميدانية وأنظمة الحرب الإلكترونية.
أنظمة الأقمار الصناعية والصواريخ: تستخدم لنقل الإشارات عالية التردد والتكيف مع البيئات القاسية.
(4). المعدات الطبية
ملف التردد الراديوي للتصوير بالرنين المغناطيسي: يربط الملف بنظام التصوير لضمان استقرار الإشارة عالية التردد.
معدات استئصال الترددات اللاسلكية: تقوم بتكييف مسبار العلاج مع المضيف لضمان كفاءة نقل الطاقة.
(5). إلكترونيات السيارات
رادار مثبت على السيارة (رادار موجة ملليمتر): يتكيف مع وحدات الرادار ومعدات الاختبار 77 جيجا هرتز/79 جيجا هرتز.
مركبة لكل شيء (V2X): تقوم بتوصيل الهوائي بوحدة الاتصال لدعم نقل إشارة 5G/C-V2X.
(6). البث والتلفزيون
جهاز إرسال الترددات اللاسلكية: يطابق وحدات التغذية ومكبرات الصوت بواجهات مختلفة.
استقبال القنوات الفضائية: يحول الواجهة بين LNB وجهاز الاستقبال (مثل النوع F إلى النوع N).
(7). الصناعة وإنترنت الأشياء
نظام RFID: يربط القارئ والهوائي لتحسين أداء تحديد ترددات الراديو.
شبكة الاستشعار اللاسلكية: تتكيف مع وحدات الاتصال ذات نطاقات التردد المختلفة، مثل LoRa وZigBee.
(8). البحث العلمي والتعليم
تجارب الترددات الراديوية المعملية: قم بتوصيل معدات الاختبار المختلفة بمرونة، مثل راسمات الذبذبات ومصادر الإشارة. العرض التوضيحي للتدريس: يساعد الطلاب على فهم مبادئ مطابقة واجهة التردد اللاسلكي ونقل الإشارة.

3. الأخطاء الشائعة في محولات الترددات اللاسلكية المحورية
تُستخدم المحولات المحورية للترددات اللاسلكية، كموصلات رئيسية في نقل إشارات التردد اللاسلكي، على نطاق واسع في الاتصالات والاختبار والقياس والفضاء والمعدات الطبية وغيرها من المجالات. يؤثر أدائها بشكل مباشر على جودة نقل الإشارة واستقرار النظام. ومع ذلك، مع الاستخدام طويل الأمد أو التشغيل غير السليم، يمكن أن تتطور المحولات إلى أخطاء مختلفة، مما يؤدي إلى توهين الإشارة والانعكاسات وحتى فشل النظام. فيما يلي التفاصيل حول أخطاء محول التردد اللاسلكي المحوري الشائعة وأسبابها، بالإضافة إلى توصيات الوقاية والصيانة المقابلة.

يمكن عمومًا تصنيف أخطاء المحول المحوري للترددات اللاسلكية على أنها ضعف الاتصال، والأضرار الميكانيكية، وعدم تطابق المعاوقة، وتدهور الأداء الكهربائي، وفشل الختم، واستجابة التردد غير الطبيعية، وارتفاع درجة الحرارة المفرط. قد تحدث هذه الأخطاء بشكل مستقل أو بالاشتراك مع بعضها البعض، مما يؤثر بشكل جماعي على أداء المحول.

يعد ضعف الاتصال أحد الأخطاء الأكثر شيوعًا في محولات التردد اللاسلكي المحورية. ويتجلى ذلك في إرسال إشارة متقطعة، أو زيادة في فقدان الإدراج، أو نسبة موجة ثابتة عالية (VSWR). يمكن أن يكون سبب ضعف الاتصال مجموعة متنوعة من العوامل، مع كون أكسدة الواجهة هي الأكثر شيوعًا. تكون موصلات المحول عادةً مطلية بالذهب أو الفضة لتعزيز التوصيل ومقاومة التآكل. ومع ذلك، فإن التعرض لفترة طويلة للرطوبة أو رذاذ الملح أو التلوث الكيميائي يمكن أن يتسبب في تآكل الطلاء أو أكسدةه، مما يزيد من مقاومة التلامس. علاوة على ذلك، فإن التوصيل والفصل المتكرر أو التعامل القاسي يمكن أن يؤدي إلى تشويه المسامير أو المقابس، مما يمنع الاتصال الآمن. المحولات المترابطة (مثل النوع N وSMA) التي لم يتم ربطها بشكل صحيح يمكن أن تؤدي أيضًا إلى نقل إشارة غير مستقر. في الحالات القصوى، قد يؤدي ضعف الاتصال إلى حدوث انحناء كهربائي، مما يؤدي إلى إتلاف المحول أو الجهاز المتصل.

يعد التلف الميكانيكي أحد الأعطال الشائعة الأخرى، والذي يظهر على شكل علب متشققة أو خيوط مقطوعة أو موصلات مشوهة. عادة ما تكون أغلفة مهايئ التردد اللاسلكي المحوري مصنوعة من المعدن (مثل النحاس أو الفولاذ المقاوم للصدأ) لتوفير حماية جيدة وقوة ميكانيكية، لكنها لا تزال عرضة للتلف بسبب التأثير الخارجي أو عزم الدوران المفرط أو الضغط الميكانيكي لفترة طويلة. على سبيل المثال، يمكن أن يؤدي استخدام عزم دوران مفرط باستخدام مفتاح الربط أثناء التثبيت إلى تجريد الخيوط أو تشويه الهيكل، مما يؤثر على نقل الإشارة. علاوة على ذلك، فإن الموصل المركزي للمحول هش ويمكن أن ينحني أو ينكسر إذا تم ضبطه بشكل غير صحيح أثناء التوصيل والفصل، مما يؤثر بشدة على الأداء الكهربائي. تزيد بيئات الاهتزاز أو الصدمات (مثل تطبيقات السيارات والطيران) من خطر حدوث أضرار ميكانيكية، لذا تعد المحولات عالية الموثوقية وإجراءات مكافحة الارتخاء ضرورية.

يعد عدم تطابق المعاوقة مصدر قلق خاص في أنظمة التردد اللاسلكي. إذا لم يتطابق المحول مع مقاومة النظام، فقد يتسبب ذلك في انعكاسات الإشارة، وزيادة نسبة الموجة الدائمة (SWR)، وحتى تلف جهاز الإرسال. تستخدم أنظمة الترددات اللاسلكية القياسية عادةً ممانعات 50 أوم أو 75 أوم. يمكن أن يؤدي خلط المحولات ذات ممانعات مختلفة (مثل استخدام محول 50 أوم في نظام 75 أوم) إلى حدوث انقطاعات كبيرة في المعاوقة، مما يتسبب في انعكاسات الإشارة. علاوة على ذلك، يمكن أن تتسبب انحرافات الأبعاد داخل الموصلات الداخلية للمحول أو المواد العازلة دون المستوى المطلوب في انحرافات المعاوقة عن القيمة الاسمية. على سبيل المثال، قد تستخدم بعض المحولات منخفضة التكلفة مواد عازلة غير قياسية ذات ثوابت عازلة غير مستقرة، مما يؤدي إلى تقلبات المعاوقة أثناء إرسال الإشارات عالية التردد. في التطبيقات عالية التردد مثل الموجات المليمترية، تعد دقة تصنيع المحول أمرًا بالغ الأهمية بشكل خاص لمطابقة المعاوقة. يمكن لأخطاء الأبعاد الصغيرة مثل الميكرونات أن تؤدي إلى انخفاض الأداء بشكل كبير.

يعد تدهور الأداء الكهربائي فشلًا تدريجيًا يمكن أن يحدث في محولات التردد اللاسلكي المحورية بمرور الوقت. ويتجلى ذلك في المقام الأول في زيادة فقدان الإدخال، أو تداخل الضوضاء، أو استجابة التردد غير المتساوية. تشمل أسباب تدهور الأداء الكهربائي شيخوخة العازل الداخلي، أو تلوث سطح الموصل، أو وصلات اللحام الضعيفة. على سبيل المثال، توفر مادة البولي تترافلوروإيثيلين (PTFE)، وهي مادة عازلة شائعة للمحولات، خصائص ممتازة للتردد العالي ومقاومة لدرجة الحرارة. ومع ذلك، فإنه يمكن أن يتقدم في السن في ظل ظروف درجات الحرارة المرتفعة لفترة طويلة، مما يسبب تغيرات في ثابت العزل الكهربائي وبالتالي يؤثر على نقل الإشارة. علاوة على ذلك، يمكن للغبار أو الزيت أو الملوثات الأخرى التي تدخل المحول أن تزيد من مقاومة التلامس أو تقدم سعة/محاثة طفيلية إضافية، مما يؤثر على الإشارات عالية التردد. يمكن أن يؤدي اللحام السيئ (مثل اللحام غير المحكم بين الموصل الداخلي والموصل) أيضًا إلى انقطاع الإشارة أو حدوث تشويه غير خطي.

يؤثر فشل الختم في المقام الأول على المحولات المقاومة للماء والغبار، والتي تظهر على شكل دخول الماء الداخلي، أو تآكل رذاذ الملح، أو تدهور الأداء الكهربائي. تتطلب المحولات المستخدمة في معدات الاتصالات الخارجية أو رادار السيارات أو المعدات الإلكترونية البحرية مستوى معينًا من الحماية (مثل IP67). يمكن أن يؤدي تقادم حلقة الختم أو تلفها أو تركيبها بشكل غير صحيح (مثل عدم ربط الصامولة المقاومة للماء) إلى السماح للرطوبة أو رذاذ الملح بالتدخل وتآكل الموصل الداخلي أو المادة العازلة. في التقلبات الشديدة في درجات الحرارة، يمكن أن تفقد مادة الختم أيضًا مرونتها بسبب التمدد الحراري والانكماش، مما يزيد من تدهور أداء الختم. لا يؤثر فشل الختم على الأداء الكهربائي فحسب، بل قد يتسبب أيضًا في حدوث دوائر قصيرة أو تلف المعدات. لذلك، يعد الفحص المنتظم لختم المحول أمرًا ضروريًا في البيئات القاسية.

تشير استجابة التردد غير الطبيعية إلى أن المحول يعاني من توهين كبير في الإشارة أو تغير في الرنين ضمن نطاقات تردد معينة. عادةً ما يتم تحسين محولات التردد اللاسلكي المحورية لنطاقات تردد محددة، وقد يؤدي استخدامها خارج نطاق التردد المقدر إلى انخفاض الأداء. على سبيل المثال، عادةً ما يتم تصنيف محول SMA القياسي بتردد 18 جيجا هرتز. ومع ذلك، قد تؤدي القيود الهيكلية إلى فقدان أو رنين كبير في الإدراج عند استخدامها في نطاقات الموجات المليمترية (على سبيل المثال، 40 جيجا هرتز). علاوة على ذلك، فإن التشوه الداخلي للمحول (مثل موصل مركزي منحني أو مادة عازلة غير متساوية) يمكن أن يغير معلمات السعة أو الحث الموزعة، مما يؤدي إلى استجابة تردد غير طبيعية. في أنظمة النطاق العريض أو النطاق العريض للغاية، يعد تسطيح تردد المحول مهمًا بشكل خاص، وتعد النماذج عالية الأداء ضرورية لضمان سلامة الإشارة.

يعد الارتفاع المفرط في درجة الحرارة مشكلة شائعة في المحولات في التطبيقات عالية الطاقة، والتي تظهر على شكل غلاف دافئ أو حتى ساخن. أثناء إرسال إشارة التردد اللاسلكي، تتحول مقاومة تلامس المحول وفقدان العزل الكهربائي إلى حرارة. يمكن أن يؤدي تبديد الحرارة غير الكافي أو تجاوز الطاقة المقدرة إلى ارتفاع مفرط في درجة الحرارة. على سبيل المثال، في أجهزة إرسال البث أو أنظمة الرادار، يجب أن تتحمل المحولات مستويات طاقة متوسطة تصل إلى مئات واط أو حتى كيلووات. إذا كان التلامس ضعيفًا أو كانت المادة ذات موصلية حرارية سيئة (مثل الغلاف المعدني منخفض الجودة)، فقد تتراكم الحرارة وتلحق الضرر بالهيكل الداخلي. يمكن أن تؤدي درجات الحرارة المرتفعة لفترة طويلة أيضًا إلى تسريع شيخوخة العزل الكهربائي وفشل الختم، مما يقلل من عمر المحول.

لتقليل حالات فشل محول التردد اللاسلكي المحوري، يمكن اتخاذ إجراءات الوقاية والصيانة التالية: أولاً، قم بتثبيت المحول بشكل صحيح وشد الموصل وفقًا لمواصفات عزم الدوران الموصى بها من قبل الشركة المصنعة، مع تجنب الإفراط في ربطه أو تقليله. ثانيًا، افحص حالة المحول بانتظام، ونظف الموصل (باستخدام الكحول المطلق)، وتحقق من وجود علامات الأكسدة أو التآكل. ثالثًا، تأكد من مطابقة المعاوقة وتجنب خلط المحولات أو الكابلات ذات ممانعات مختلفة. رابعا، اختر نماذج مقاومة للماء ومقاومة للتآكل للبيئات الخارجية أو القاسية، وقم بفحص الأختام بانتظام. وأخيرًا، تجنب رفع تردد التشغيل أو زيادة طاقة المحول وحدد تصنيف الطاقة ونطاق التردد الذي يلبي متطلبات التطبيق.

باختصار، يتضمن فشل محول التردد اللاسلكي المحوري عوامل متعددة، بما في ذلك العوامل الميكانيكية والكهربائية والبيئية. يمكن أن يؤدي الاختيار الصحيح والتشغيل الموحد والصيانة المنتظمة إلى إطالة عمر الخدمة بشكل كبير وضمان استقرار النظام. في التطبيقات ذات متطلبات الموثوقية العالية (مثل الاتصالات الفضائية والعسكرية)، يوصى باختيار محولات عالية الجودة وإنشاء عملية اختبار صارمة لضمان التشغيل المستقر على المدى الطويل.

ملخص جدولي لحالات فشل محول التردد اللاسلكي المحوري الشائعة:

ملاحظات تكميلية:
توصيات الصيانة الوقائية:
قم بفحص مظهر المحول والأداء الكهربائي بشكل منتظم (على سبيل المثال، اختبار نسبة الموجة الدائمة باستخدام محلل الشبكة).
استخدم خيوط مضادة للارتخاء أو آليات قفل (على سبيل المثال، الخيوط العكسية SMA) في البيئات الاهتزازية.
إجراء محاكاة حرارية أو اختبار ارتفاع درجة الحرارة الفعلي قبل تطبيقات الطاقة العالية.

اعتبارات الاختيار:
بالنسبة للتطبيقات عالية التردد، يفضل استخدام محولات PTFE العازلة للهواء أو منخفضة الخسارة.
بالنسبة للبيئات القاسية (مثل التطبيقات العسكرية والفضائية)، اختر المحولات ذات الموصلات المطلية بالذهب والهيكل المصنوع بالكامل من الفولاذ المقاوم للصدأ.

4.كيفية إطالة عمر محولات الترددات اللاسلكية المحورية؟
تتطلب إطالة عمر محول التردد اللاسلكي المحوري الاستخدام الصحيح والصيانة اليومية والإدارة البيئية وجوانب أخرى. وفيما يلي بعض التدابير الرئيسية:

(1). الاستخدام والتشغيل الصحيح
تجنب التوصيل والفصل المتكرر: سيؤدي التوصيل والفصل المتكرر إلى تآكل سطح التلامس المعدني للواجهة، مما يؤدي إلى عدم تطابق المعاوقة أو فقدان الإشارة. حاول قطع الاتصال فقط عند الضرورة. قم بمحاذاة الموصل وإحكام ربطه: تأكد من محاذاة الموصلات الذكرية والأنثوية قبل التدوير والشد لتجنب عدم محاذاة الخيط أو تلف الخيط المتقاطع. استخدم عزم الدوران المناسب: سيؤدي الإفراط في ربط الخيوط إلى إتلاف الخيوط، كما أن الارتخاء الزائد عن الحد سيؤدي إلى ضعف الاتصال. بعد الشد اليدوي، يمكنك استخدام مفتاح عزم الدوران للربط وفقًا للقيمة الموصى بها من قبل الشركة المصنعة. لا تعمل أثناء التشغيل: تأكد من إيقاف تشغيل الجهاز قبل توصيله وفصله لتجنب إتلاف نقاط الاتصال بسبب تفريغ القوس الكهربائي.
(2). الحماية الجسدية
منع الإجهاد الميكانيكي: تجنب الانحناء أو السحب أو القوة الجانبية على المحول، خاصة عند توصيل الكابلات. استخدم محولات الزاوية اليمنى أو دعامات الكابلات لتقليل الضغط. حافظ على نظافة الواجهة: قم بتغطيتها بغطاء غبار عند عدم استخدامها لمنع الغبار أو الزيت أو الأكسدة. يمكن استخدام مضادات الأكسدة في البيئات الرطبة. تجنب السقوط أو الاصطدام: يتعرض الهيكل الداخلي للمحول الدقيق للتلف بسهولة بسبب الصدمات، لذا تعامل معه بعناية.
(3). الإدارة البيئية
التحكم في درجة الحرارة والرطوبة: تعمل درجة الحرارة المرتفعة على تسريع أكسدة المعادن، ويمكن أن تسبب الرطوبة التآكل بسهولة. يوصى باستخدامه في بيئة بدرجة حرارة 10-30 درجة مئوية ورطوبة أقل من 60%. حدد محولًا مغلقًا في ظل الظروف القاسية. مقاومة للتآكل والغبار: يجب اختيار المحولات ذات الواجهات المطلية بالذهب أو الفولاذ المقاوم للصدأ للبيئات الصناعية أو الخارجية وتنظيفها بانتظام. (4). الصيانة الدورية قم بتنظيف الواجهة: امسح سطح التلامس بالكحول اللامائي وقطعة قماش خالية من الوبر. يمكن إزالة البقع العنيدة بمنظف خاص. تجنب استخدام المواد الكاشطة. التحقق من التآكل والتلف: افحص الواجهة بانتظام بحثًا عن الخدوش أو الصدأ أو التشوه، واختبر جودة الإشارة، واستبدلها في الوقت المناسب إذا كانت غير طبيعية. قم بتشحيم الخيط (اختياري): يمكن تشحيم بعض المحولات بكمية قليلة من شحم السيليكون، ولكن تأكد من أنها لا تؤثر على الأداء الكهربائي.
(5). حدد المحول المناسب
مطابقة المواصفات: تأكد من أن المعلمات مثل المعاوقة (مثل 50Ω/75Ω)، ونطاق التردد، وقدرة الطاقة تلبي متطلبات النظام لتجنب التحميل الزائد.
تفضيل المواد عالية الجودة: الواجهات المطلية بالذهب أكثر مقاومة للتآكل من الواجهات المطلية بالنيكل، كما تتمتع المواد العازلة PTFE بأداء أكثر استقرارًا عند الترددات العالية.
(6). احتياطات التخزين
قم بتخزينه في مكان جاف: عند عدم استخدامه لفترة طويلة، ضعه في كيس مضاد للكهرباء الساكنة وأضف مادة مجففة لتجنب التعرض للهواء.
تجنب التراص: قم بالتخزين بشكل غير محكم لمنع ضغط الواجهة وتشويهها.
(7). اقتراحات أخرى
استخدم كبلات المحول بدلاً من التوصيل والفصل المتكرر: إذا كانت هناك حاجة إلى تبديل الواجهة بشكل متكرر، فيمكن استخدام محول ثابت بكابل قصير لتقليل التآكل.
المعايرة والاختبار المنتظم: عند استخدام التطبيقات عالية التردد، استخدم محلل الشبكة بانتظام لاكتشاف تدهور أداء المحول.

5. دليل تنظيف المحول المحوري RF
(1). التحضير قبل التنظيف
الأدوات المطلوبة
قطعة قماش خالية من الوبر أو قطعة قطن (مثل قطعة قماش العدسات أو قطعة قماش من الألياف الدقيقة)
الكحول المطلق (99% كحول الأيزوبروبيل IPA) أو منظف إلكتروني خاص (مثل DeoxIT D5)
علبة هواء مضغوط أو منفاخ هواء (لإزالة الغبار)
فرشاة ناعمة (مادة غير معدنية، لتجنب الخدش)
قفازات مضادة للكهرباء الساكنة (لمنع التفريغ الكهروستاتيكي من إتلاف المكونات الحساسة)
احتياطات
عملية إيقاف التشغيل: تأكد من إيقاف تشغيل الجهاز قبل التنظيف لتجنب خطر حدوث ماس كهربائي أو صدمة كهربائية.
تجنب المذيبات المسببة للتآكل: قد تؤدي المنظفات التي تحتوي على الكلور أو الأمونيا (مثل الماء الزجاجي، WD-40) إلى إتلاف الطلاء.
تشغيل لطيف: تجنب الخدش الشديد، خاصة على الواجهات المطلية بالذهب، لمنع التآكل.
(2). خطوات التنظيف
الخطوة 1: إزالة الغبار الأولية
استخدم الهواء المضغوط أو منفاخ الهواء لإزالة الغبار والحطام الموجود على سطح وواجهة المحول.
إذا كانت هناك جزيئات عنيدة، استخدم فرشاة ناعمة لإزالةها بلطف (تجنب الفرش المعدنية لمنع الخدوش).
الخطوة 2: تنظيف سطح التلامس (ذكر/أنثى)
اغمس كمية صغيرة من الكحول اللامائي أو المنظف الإلكتروني (لا ترش مباشرة لمنع السائل من اختراق الطبقة العازلة).
امسح بلطف بقطعة قماش خالية من الوبر أو قطعة قطن:
للخيوط الخارجية (ذكر): يمسح في اتجاه الدوران على طول الخيط.
للخيوط الداخلية (أنثى): استخدمي قطعة قطن للتنظيف بشكل حلزوني لتجنب بقايا الألياف.
معالجة طبقة الأكسيد العنيدة:
بالنسبة للأكسدة البسيطة، يمكن استخدام منظف DeoxIT. بعد وضعه، اتركيه لمدة 1-2 دقيقة قبل المسح.
يوصى باستبدال المحول في حالة تعرضه للأكسدة أو التآكل بشدة. قد يؤدي التنظيف القسري إلى إتلافه بشكل أكبر.
الخطوة 3: تنظيف الغلاف الخارجي
امسح غلاف المحول بقطعة قماش قطنية كحولية لإزالة الزيت أو بصمات الأصابع.
منع السائل من الدخول إلى داخل المحولات غير المغلقة. الخطوة 4: التجفيف بعد التنظيف، اتركه لمدة 5-10 دقائق للتأكد من تبخر الكحول بالكامل. يمكن استخدام الهواء المضغوط لتسريع عملية التجفيف (درجة حرارة منخفضة لتجنب التكثيف).
(3). التفتيش بعد التنظيف
الفحص البصري: تأكد من عدم وجود ألياف متبقية أو بقع أو تآكل.
الاختبار الكهربائي (اختياري):
استخدم محلل شبكة أو مقياس متعدد للتحقق من مقاومة التلامس وVSWR (نسبة الموجة الدائمة) لضمان الأداء الطبيعي.
إذا كانت الإشارة غير طبيعية (مثل زيادة فقدان الإدخال)، فقد يكون ذلك بسبب عدم اكتمال التنظيف أو تلف المحول.
(4). توصيات الصيانة اليومية
قم بالتنظيف بانتظام (كل 3-6 أشهر أو بشكل متكرر في البيئات عالية الغبار).
استخدم أغطية الغبار: قم بتغطية الواجهة عند عدم استخدامها لمنع الغبار والأكسدة.
تجنب الاتصال المباشر بالواجهات المعدنية: فالملح والشحوم الموجودة في بصمات الأصابع سوف تعمل على تسريع عملية التآكل.
لا تستخدم ورق الصنفرة أو الفرش المعدنية أو الأشياء الصلبة للخدش.
تجنب استخدام مواد التشحيم المصنوعة من السيليكون (قد تلوث سطح التلامس وتؤثر على الإشارات عالية التردد).
(5). التعامل مع الحالات الخاصة
بيئة مياه البحر/الرطوبة العالية: استخدم مضادات الأكسدة بعد التنظيف.
الخيط عالق: أضف كمية صغيرة من منظف التلامس وأدره برفق، ولا تجبره.

ورقة إرشادات تنظيف المحول المحوري للترددات اللاسلكية:

توصيات الصيانة اليومية:

يؤدي التنظيف السليم لمحولات التردد اللاسلكي المحورية إلى إطالة عمرها الافتراضي بشكل كبير ويضمن نقل إشارة ثابتًا. النقاط الرئيسية:
نظف بلطف بقطعة قماش خالية من الوبر والكحول اللامائي.
تجنب المذيبات الكاشطة والخدوش بالأشياء الصلبة.
بعد التنظيف، جفف جيدًا وافحص الأداء الكهربائي.

6.الأسئلة الشائعة حول المحول المحوري RF
(1). المفاهيم الأساسية
Q1: ما هو المحول المحوري للترددات اللاسلكية؟
ج: المحول المحوري RF هو جهاز تحويل يستخدم لتوصيل الكابلات أو الأجهزة المحورية بأنواع مختلفة من الواجهات، مما يضمن مطابقة المعاوقة (مثل 50 أوم أو 75 أوم) أثناء نقل الإشارة وتقليل الانعكاس والخسارة.
س2: ما هي الأنواع الشائعة لمحولات التردد اللاسلكي؟
ج: تشمل الأنواع الشائعة ما يلي:
حسب نوع الواجهة: SMA، N-type، BNC، TNC، SMB، MCX، إلخ.
حسب الجنس: ذكر (مع دبوس)، أنثى (مع جاك).
حسب الوظيفة: مستقيم، زاوية قائمة، توهين، عزل مباشر، إلخ.

(2). الاختيار والاستخدام
Q3: كيفية اختيار محول RF مناسب؟
ج: يجب مراعاة العوامل التالية:
مطابقة المعاوقة (50 أوم أو 75 أوم).
نطاق التردد (مثل محولات SMA تدعم عادة 0-18 جيجا هرتز، يمكن أن يصل النوع N إلى أكثر من 18 جيجا هرتز).
نوع الواجهة (مثل SMA إلى النوع N). سعة الطاقة (يلزم وجود محول خاص لتطبيقات الطاقة العالية). المواد والطلاء (الواجهة المطلية بالذهب أكثر مقاومة للتآكل، والمواد العازلة PTFE تتمتع بأداء أفضل عالي التردد).

س4: هل يمكن توصيل المحول بالجهاز لفترة طويلة؟
ج: نعم، ولكن يرجى ملاحظة: تجنب التوصيل والفصل المتكرر للتسبب في التآكل. يوصى بفحص حالة الأكسدة بانتظام في البيئات ذات الرطوبة العالية أو المسببة للتآكل.

س5: ماذا أفعل إذا لم يكن المحول مشدودًا أو فضفاضًا؟
ج: تحقق مما إذا كانت الخيوط محاذاة لتجنب تلف الخيوط المتقاطعة. استخدم مفتاح عزم الدوران للربط وفقًا للقيمة الموصى بها من قبل الشركة المصنعة (مثل 8-10 رطل). إذا كان تآكل الخيط شديدًا، فيجب استبدال المحول.

(3). التنظيف والصيانة
س6: هل يحتاج المحول إلى التنظيف بانتظام؟ عدد المرات؟ ج: بيئة منخفضة الغبار: قم بالتنظيف مرة واحدة كل 6-12 شهرًا. بيئة صناعية/غبار عالية: قم بالتنظيف مرة واحدة كل 1-3 أشهر. طريقة التنظيف: امسح سطح التلامس بالكحول اللامائي (99% IPA) وقطعة قماش خالية من الوبر.

س7: كيف يتم التعامل مع الأكسدة على سطح التلامس للمحول؟
ج: أكسدة طفيفة: امسح بمنظف إلكتروني مثل DeoxIT.
الأكسدة الشديدة: يوصى باستبدال المحول. قد يؤدي التنظيف القسري إلى إتلافه بشكل أكبر.

س8: هل يمكن استخدام WD-40 لتليين خيوط المحول؟
ج: لا! يحتوي WD-40 على مكونات قابلة للتآكل وقد يؤدي إلى تلف الطلاء. إذا كان التشحيم مطلوبًا، استخدم شحم السيليكون الخاص (مثل Dow Corning Molykote 44).

(4). استكشاف الأخطاء وإصلاحها
س9: ما هو سبب زيادة فقدان الإشارة الناتج عن المحول؟
ج: اتصال ضعيف: الواجهة مؤكسدة أو غير مشدودة.
عدم تطابق المعاوقة: استخدام محول بممانعة خاطئة (مثل خلط 50 أوم و75 أوم).
الضرر الميكانيكي: تشوه الواجهة أو تلف طبقة العزل الداخلية.

س 10: كيفية اختبار ما إذا كان المحول يعمل بشكل صحيح؟
ج: الفحص البصري: لاحظ ما إذا كانت الواجهة مؤكسدة أو مشوهة أو ملوثة.
اختبار المتر المتعدد: قم بقياس الموصلية بين الطرفين (يجب أن تكون المقاومة قريبة من 0Ω).
اختبار محلل الشبكة: تحقق من VSWR (نسبة الموجة الدائمة). يجب أن تكون القيمة المثالية .51.5.

س11: هل من الطبيعي أن يسخن المحول بشدة؟
ج: تطبيق طاقة منخفضة: التسخين الطفيف أمر طبيعي.
تطبيق عالي الطاقة: إذا ارتفعت درجة حرارته بشكل غير طبيعي، فقد يكون ذلك بسبب ضعف الاتصال أو التحميل الزائد للطاقة. تحتاج إلى التحقق من مواصفات المحول.

(5). أسئلة أخرى
س12: هل يمكن خلط ماركات مختلفة من المحولات؟
ج: نعم، ولكن عليك التأكد من:
يتطابق نوع الواجهة والمقاومة ونطاق التردد.
قد تتسبب المحولات ذات الجودة الرديئة في تدهور الإشارة. يوصى باختيار العلامات التجارية المعروفة.

س 13: لماذا تم وضع علامة "DC Block" على بعض المحولات؟
ج: يحتوي محول DC Block على هيكل مكثف بداخله يمكنه حجب إشارات DC والسماح فقط بإشارات التردد اللاسلكي بالمرور. يتم استخدامه لحماية الأجهزة الحساسة من جهد التيار المستمر.

س14: ما الذي يجب علي الانتباه إليه عند تخزين المحول؟
ج: قم بالتخزين في كيس مضاد للكهرباء الساكنة لتجنب الرطوبة والغبار.
عند عدم الاستخدام لفترة طويلة، قم بتغطيته بغطاء غبار ثم ضع مادة مجففة.
