موصل بي ان سي

وصف:

الموصل المحوري للترددات اللاسلكية من سلسلة BNC عبارة عن موصل محوري للترددات اللاسلكية من نوع حربة تم تطويره وفقًا للمعيار العسكري الأمريكي MIL-C-39012. يتميز بخصائص الاتصال السريع والاتصال الموثوق به، وهو أحد الموصلات الأكثر استخدامًا واستخدامًا في العالم. تنقسم المعاوقة المميزة للموصل المحوري RF من سلسلة BNC إلى 50Ω و75Ω، ويتم مطابقة أحجام موصلي المعاوقة المختلفين.

المعلمة:

المواصفات الفنية الرئيسية:
◆ الممانعة المميزة: 50 أوم/75 أوم
◆ نطاق التردد: DC-4 جيجا هرتز (50 أوم)/DC-1 جيجا هرتز (75 أوم)
◆ مقاومة العزل: ≥5000MΩ
◆ جهد تحمل العزل الكهربائي: 1500 فولت (جذر متوسط ​​المربع)
◆ نسبة الجهد الموجي الدائم (VSWR): .251.25
◆ دورات التزاوج: 500 مرة

استفسر

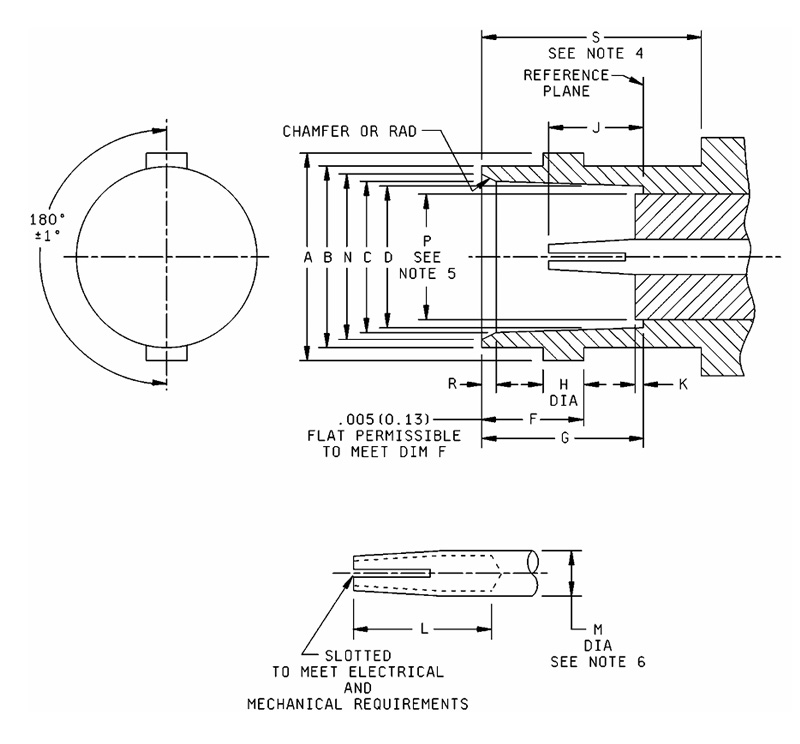

خافت
لتر 		ملليمتر (بوصة)
الحد الأدنى الحد الأقصى
أ .432 (10.97) .436 (11.07)
ب .378 (9.60) .382 (9.70)
ج .327 (8.31) .333 (8.46)
د .319 (8.10) .321 (8.15)
ف .204 (5.18) .208 (5.28)
ز .327(8.31) .335 (8.51)
ح .075 (1.91) 081(2.06)
」 .186(4.72) .206 (5.23)
ك ------- .006(0.15)
ل .195 (4.95) -------
م .081 (2.06) 087 (2.21)
ن .346(8.79) .356 (9.04)
ص ------- .256 (6.50)
ر .015 (0.38) .030 (0.76)
س .414 (10.52) -------

ملحوظات:
1. الأبعاد بالبوصة. المعادلات المترية موجودة بين قوسين.
2. يتم تقديم المعادلات المترية للحصول على معلومات عامة فقط.
3. يجب أن تلبي هذه الواجهة متطلبات المقياس كما هو محدد في رسم أو مواصفات دSCC.
4. إزالة الجوز اقتران موصل التزاوج.
5. ينطبق البعد "ص" على ذلك الجزء (إن أمكن) من العازل الكهربائي الذي يمتد إلى ما هو أبعد من المستويات المرجعية حسب البعد ك.
6. "م" ينطبق فقط على الطول "ل".

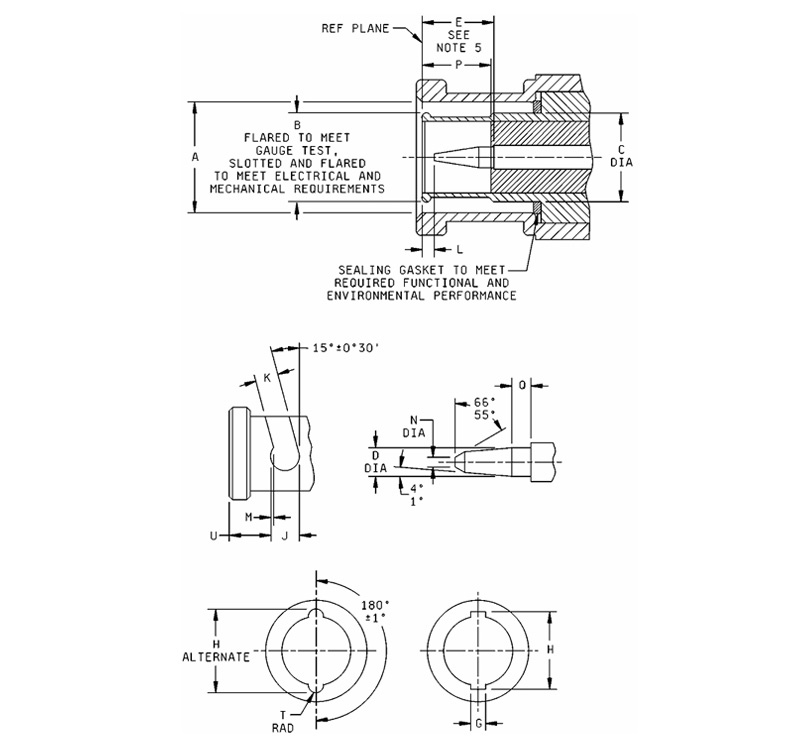

خافت
لتر 		ملليمتر (بوصة)
الحد الأدنى الحد الأقصى
أ 385 (9.78) .390 (9.91)
ب زauge test
د .052 (1.32) .054 (1.37)
ه .210 (5.33) .230 (5.84)
ز .091(2.31) .097 (2.46)
ح .463 (11.76) .473 (12.01)
ح alternate .394 (10.01) .400 (10.16)
ج .124(3.15) -------
ك .091(2.31) .097 (2.46)
ل .003 (0.08) -------
م .018 (0.46) .022 (0.56)
ن ------- .025 (0.64)
ص .208 (5.28) -------
س .078 (1.98) -------
ت .045 (1.14) .049 (1.24)
ش .180(4.57) .184 (4.67)

ملحوظات:
1. الأبعاد بالبوصة. المعادلات المترية موجودة بين قوسين.
2. يتم تقديم المعادلات المترية للحصول على معلومات عامة فقط.
3. في حالة التزاوج، يجب أن تتجاوز القوة الطولية لزنبرك آلية التوصيل الضغط الذي تمارسه حشية الختم بمقدار ضروري لربط نقاط الاتصال الخارجية عند المستوى المرجعي.
4. يجب أن تلبي هذه الواجهة متطلبات المقياس كما هو محدد.

بي ان سي SERIES
  • بي إن سي-JB3
    بي إن سي-JB3
    نموذج نوع الكابل
    بي إن سي-JB3 SFT-50-3、670-141
  • بي إن سي-KB3
    بي إن سي-KB3
    نموذج نوع الكابل
    بي إن سي-KB3 SFT-50-3,670-141
  • بي إن سي-كي بي 2
    بي إن سي-كي بي 2
    نموذج نوع الكابل د
    بي إن سي-كي بي 2 SFT-50-2,670-086 Φ2.2
    بي إن سي-KYB3 SFT-50-2,670-141 Φ3.6
  • بي إن سي-J3
    بي إن سي-J3
    نموذج نوع الكابل
    بي إن سي-J3 سي في-50-2-1,RG316
    بي إن سي-J4 سيف-50-2-2
    BNC-J5،(ك)5 SYV-50-3، SFCJ-50-3-51، RG142
    بي إن سي-J7 SYV-50-5-1،SFCJ-50-5-51
    بي ان سي-J10 SYV-50-7-1، SYV-50-7-2، SFCJ-50-7-51
  • بي إن سي-J3Y
    بي إن سي-J3Y
    نموذج نوع الكابل
    بي إن سي-J3Y سيف-50-2-1
    بي إن سي-J5Y SYV-50-3
  • بي ان سي-J12
    بي ان سي-J12
    نموذج نوع الكابل
    بي ان سي-J12 SYV-75-3
  • بي ان سي-75J13Y
    بي ان سي-75J13Y
    نموذج نوع الكابل
    بي ان سي-75J13Y SYV-75-5
  • بي ان سي-JW3Y
    بي ان سي-JW3Y
    نموذج نوع الكابل
    بي ان سي-JW3Y SYV-50-2-1,RG316
  • بي إن سي-KF3
    بي إن سي-KF3
    نموذج نوع الكابل
    بي إن سي-KF3 سي في-50-2-1,RG316
    بي إن سي-KF4 سيف-50-2-2
    بي إن سي-KF5 SYV-50-3، SFCJ-50-3-51، RG142
  • بي إن سي-KY3
    بي إن سي-KY3
    نموذج نوع الكابل
    بي إن سي-KY3 سي في-50-2-1,RG316
    بي إن سي-KY4 سيف-50-2-2
    بي إن سي-KY5 SYV-50-3، SFCJ-50-3-51، RG142
  • بي إن سي-كف
    بي إن سي-كف
  • بي إن سي-كي
    بي إن سي-كي
