OEM موصل محوري للترددات اللاسلكية مقاس 1.85 مم Supplier

نينغبو هانسون تكنولوجيا الاتصالات المحدودة بيت / منتجات / موصل محوري للترددات اللاسلكية / موصل محوري للترددات اللاسلكية مقاس 1.85 مم

موصل محوري للترددات اللاسلكية مقاس 1.85 مم

وصف:

موصل السلسلة 1.85 مم (المعروف أيضًا باسم موصل RF 1.85 مم) هو موصل تردد راديوي عالي الأداء (RF) يستخدم بشكل أساسي في التطبيقات التي تتطلب ترددًا عاليًا ودقة عالية وخسارة منخفضة، خاصة في نقل الإشارات عند 26.5 جيجا هرتز أو أعلى. إنه تصميم مدمج لموصل سلسلة SMA الذي يوفر حجمًا أصغر وأداء تردد أعلى مقارنة بالموصلات الأخرى عالية التردد مثل النوع V (2.92 مم) أو النوع K (1.0 مم).

المعلمة:

المواصفات الفنية الرئيسية:
◆ الممانعة المميزة: 50 أوم
◆ نطاق التردد: تيار مستمر ~ 67 جيجا هرتز
◆ مقاومة العزل: ≥3000MΩ
◆ جهد تحمل العزل الكهربائي: 500 فولت (جذر متوسط ​​المربع)
◆ نسبة الجهد الموجي الدائم (VSWR): .31.30
◆ دورات التزاوج: 500 مرة

استفسر

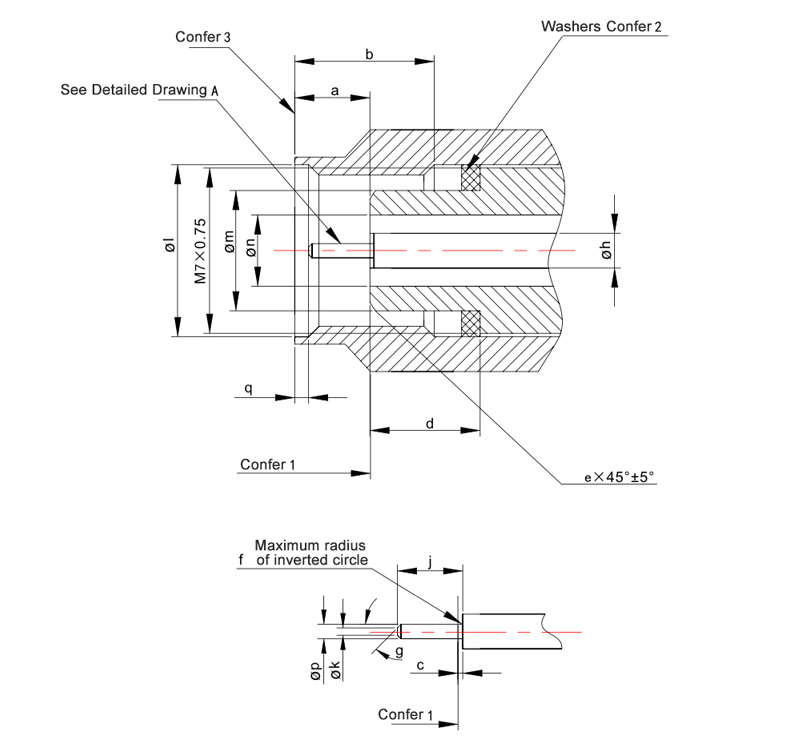

  • واجهة موصل اتصالات جاك سلسلة 1.85 مم

مقاس مم في
دقيقة الأعلى دقيقة الأعلى
أ 1.850 2.450 0.073 0.096
ب 4.370 4.630 0.172 0.182
ج 0.000 0.0762 0.000 0.003
د 3.380 3.480 0.133 0.137
ه 0.250 0.360 0.010 0.014
و - 050 ر.ع - R0.002
ز 28 درجة 32 درجة 28 درجة 32 درجة
ح 0.7909 0.8163 0.0311 0.0321
ي 1.335 1.445 0.053 0.057
ك 0.000 0.250 0.000 0.010
ل 7.010 7.110 0.276 0.280
م 4.725 4.750 0.186 0.187
ن 1.8373 1.8627 0.07233 0.0733
ص 0.498 0.523 0.0196 0.0206
س 0.508 0.762 0.020 0.030

ملحوظات:
1. الأسطح المرجعية الميكانيكية والكهربائية.
2. الغسالات كما هو مطلوب لموصلات الفئة 1.
3. صواميل التوصيل مع الإزاحة الأمامية.

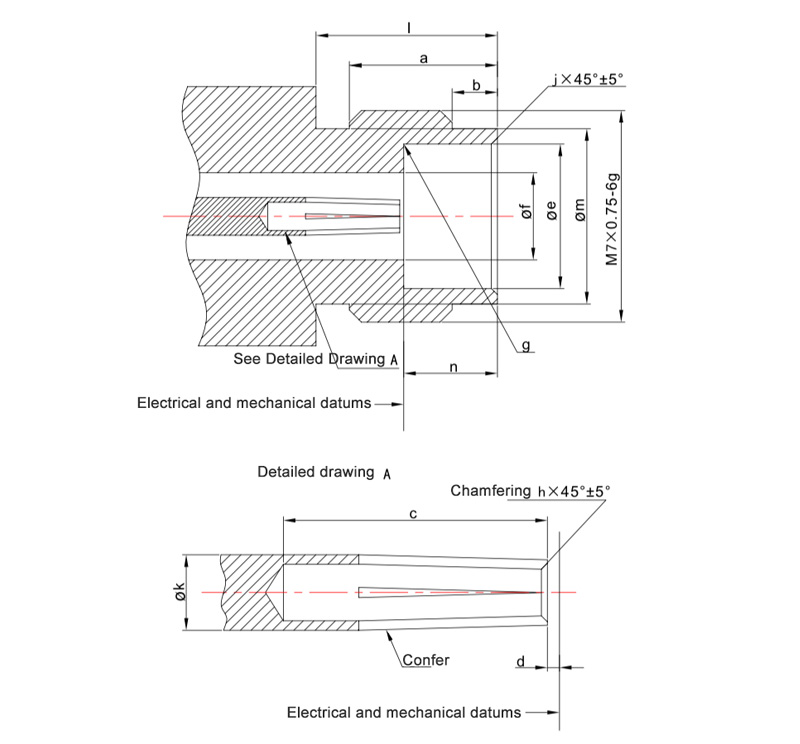

  • واجهة موصل اتصالات جاك سلسلة 1.85 مم

مقاس مم في
دقيقة الأعلى دقيقة الأعلى
أ 4.800 5.060 0.189 0.199
ب 1.370 1.630 0.054 0.064
ج 2.650 － 0.104 －
د 0.000 0.0762 0.000 0.003
ه 4.770 4.795 0.1878 0.1888
و 1.8373 1.8627 0.07233 0.07333
ز － 0.130 ريال － R0.005
ح 0.100 0.130 0.004 0.005
ي 0.100 0.200 0.004 0.008
ك 0.7909 0.8163 0.0311 0.0321
ل 6.000 － 0.236 －
م 5.790 5.890 0.228 0.232
ن 3.000 3.100 0.118 0.122

ملحوظات:
هيكل قطعة الاتصال بالمقبس تعسفي. عند التزاوج مع دبابيس بأقطار تتراوح من 0.498 مم إلى 0.523 مم، يجب أن تتوافق الأبعاد مع معامل الانعكاس وخصائص التزاوج ومتطلبات متانة الموصل.

1.85 ملم SERIES

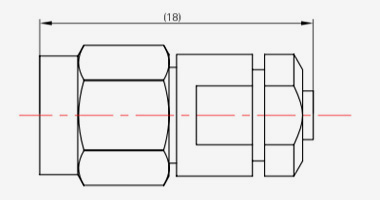

  • 1.85-JB1
    1.85-JB1
    نموذج نوع الكابل
    1.85-JB1 SFT-50-1,670-047

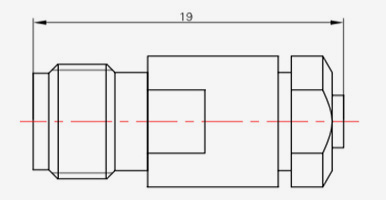

  • 1.85-KB1
    1.85-KB1
    نموذج نوع الكابل
    1.85-KB1 SFT-50-1,670-047
