ما هي وظيفة محول الترددات اللاسلكية المحورية؟

في أنظمة الترددات الراديوية (RF)، يعد استقرار واتساق إرسال الإشارة أمرًا بالغ الأهمية. سواء كانت معدات اتصالات، أو أدوات اختبار، أو أنظمة نقل لاسلكية، أو منصات قياس التردد اللاسلكي في المختبرات، تعتمد جميعها على موصلات محورية مختلفة. ومع ذلك، في الهندسة العملية، غالبًا ما تستخدم الأجهزة المختلفة أنواعًا مختلفة من الواجهات، مما يستلزم مكونًا رئيسيًا يمكنه الاتصال، وتحويل، والحفاظ على جودة الإشارة - محول الترددات اللاسلكية المحورية . إذن، ما هي وظيفة المحول المحوري للترددات اللاسلكية بالضبط؟ ما هو الدور الذي تلعبه في نظام الترددات اللاسلكية؟

1. الوظائف الأساسية لل محول الترددات اللاسلكية المحورية
تتمثل الوظيفة الأساسية لمحول التردد اللاسلكي المحوري في تمكين التحويل والاتصال الموثوقين بين أنواع مختلفة من موصلات التردد اللاسلكي. على سبيل المثال، تستخدم بعض الأجهزة واجهات من النوع N، بينما يستخدم الجهاز واجهات SMA؛ في مثل هذه الحالات، يلزم وجود محول N-to-SMA RF للسماح بالاتصال البيني السلس.

تتضمن طرق الاتصال الشائعة ما يلي:

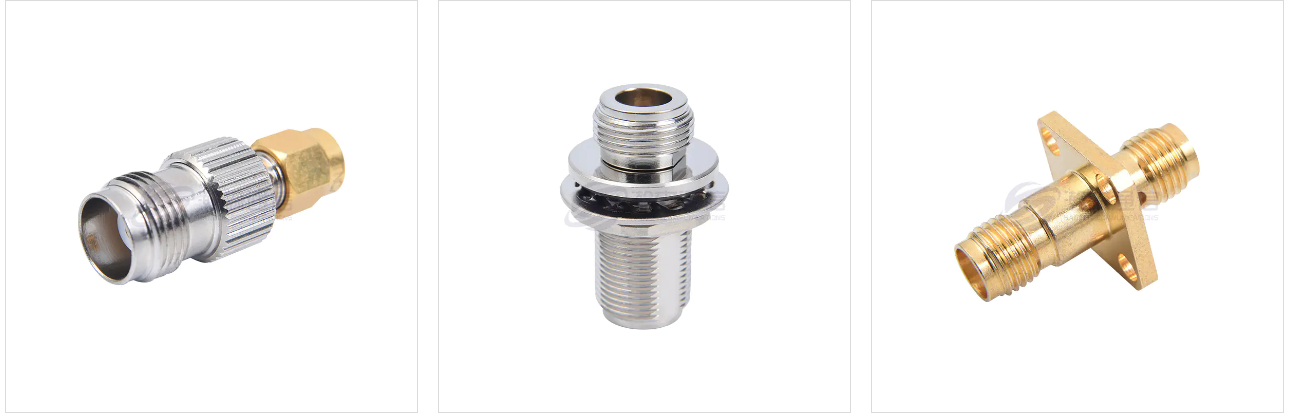

التكيف بين أنواع مختلفة من الواجهات: مثل SMA-N، BNC-TNC، SMA-UHF، إلخ.
التكيف بين أنواع مختلفة من الواجهات: مثل SMA أنثى إلى SMA أنثى، SMA ذكر إلى SMA ذكر، إلخ.
الاتصال بين الدقة والواجهات القياسية: تلبية متطلبات القياس عالية التردد.

تعمل هذه المرونة على تحسين توافق النظام بشكل كبير، مما يلغي الحاجة إلى استبدال الأسلاك أو المنافذ بالكامل، وبالتالي تقليل التكاليف وزيادة الكفاءة.

2. ضمان انتقال إشارة الترددات اللاسلكية المستقرة
يعتقد العديد من الأشخاص خطأً أن المحول هو مجرد "موصل مادي"، ولكن في الواقع، فإن خصائصه الكهربائية لها تأثير كبير على جودة إشارة النظام. يمكن لمحولات التردد اللاسلكي عالية الجودة:

(1) الحفاظ على مقاومة مميزة متسقة
تستخدم معظم أنظمة الترددات اللاسلكية مقاومة مميزة تبلغ 50 أوم. إذا كانت مقاومة المحول غير متطابقة، فسيؤدي ذلك إلى زيادة الانعكاس وارتفاع VSWR، مما يؤثر على سلامة الإشارة.

(2) تقليل فقدان الإدراج
تتميز المحولات عالية الجودة عادة بفقد إدخال منخفض للغاية، مما يقلل من توهين الإشارة أثناء الإرسال عالي التردد.

(3) الحفاظ على قدرة الإرسال واسع النطاق
تدعم محولات التردد اللاسلكي المحورية عادةً الإشارات من التيار المستمر إلى عدة جيجاهرتز، أو عشرات جيجاهرتز، أو حتى ترددات أعلى، وهو أمر مهم بشكل خاص لسيناريوهات اختبار الموجات الصغرية.

ولذلك، فإن محول التردد اللاسلكي الجيد لا يكمل الاتصال فحسب، بل يضمن أيضًا نقل إشارة دقيق ومستقر.

3. تعزيز المرونة وقابلية التوسعة
تستخدم أدوات اختبار التردد اللاسلكي، مثل محللات الطيف، ومحللات الشبكات، وأجهزة قياس الطاقة، أنواعًا مختلفة من المنافذ. تسمح المحولات المحورية للترددات اللاسلكية للمهندسين بما يلي:
تحويل الواجهات بسرعة، مما يقلل من وقت التحضير؛
توصيل المجسات والأحمال ومكونات المعايرة وغيرها من المعدات المهمة بسهولة؛
تكوين مسارات الاتصال بمرونة في سيناريوهات الاختبار المعقدة؛
تجنب التآكل الناتج عن الاستبدال المتكرر للكابل أو الموصل.
بالنسبة لمختبري المختبرات، تعد محولات التردد اللاسلكي أدوات لا غنى عنها تقريبًا؛ الاختبار الفعال مستحيل بدونها.

4. تقليل تآكل المعدات وحماية عمر الموصل
تحتوي العديد من أدوات الاختبار المتطورة على منافذ RF باهظة الثمن، وقد يؤدي التوصيل والفصل المتكرر إلى التآكل. يعمل استخدام محولات التردد اللاسلكي المحورية بمثابة "واجهة وقائية"، مما يؤدي إلى تركيز التآكل على المحول الأرخص بدلاً من منفذ الجهاز باهظ الثمن.

على سبيل المثال:
تثبيت محولات SMA على أجهزة تحليل الشبكة لتوفير الحماية على المدى الطويل؛
استخدام محولات عالية الدقة عند تبديل المجسات عالية التردد لتقليل مخاطر التلف.
وهذا لا يؤدي إلى إطالة عمر المعدات فحسب، بل يقلل أيضًا من تكاليف الصيانة.

على الرغم من أنه يبدو موصلًا صغيرًا، إلا أن المحول المحوري للترددات اللاسلكية يلعب دورًا حاسمًا في أنظمة الترددات اللاسلكية. فهو لا يضمن توافق الواجهة فحسب، بل يضمن أيضًا جودة الإشارة، ويحمي منافذ الجهاز، ويحسن كفاءة الاختبار، مما يجعله مكونًا أساسيًا لا غنى عنه لأنظمة الترددات اللاسلكية المختلفة.
