ما هي الأخطاء الأكثر شيوعًا عند تثبيت موصلات SMA؟

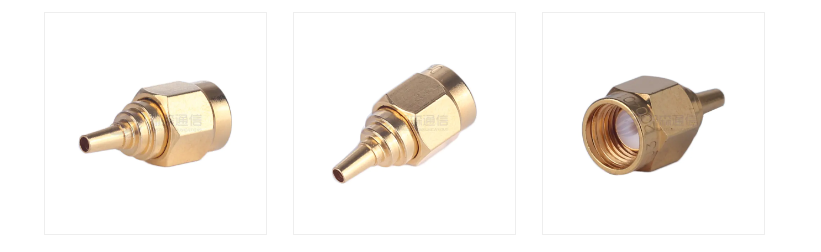

موصلات SMA هي واحدة من الموصلات المحورية الأكثر شيوعًا والأكثر استخدامًا في تطبيقات الترددات اللاسلكية، وتستخدم على نطاق واسع في معدات الاتصالات وأنظمة الميكروويف والهوائيات وأدوات الاختبار ونظام تحديد المواقع العالمي (GPS) والرادار وأنظمة أخرى عالية التردد. على الرغم من أن بنية موصل SMA تبدو بسيطة، إلا أن أي خطأ صغير أثناء التثبيت أو الاتصال يمكن أن يؤدي إلى توهين الإشارة، وزيادة VSWR، وضعف الاتصال، وحتى عطل في المعدات. ولذلك، التثبيت الصحيح لموصلات SMA أمر بالغ الأهمية.

1. عزم الدوران غير الصحيح
يقع العديد من المستخدمين في فكرة خاطئة شائعة عند تثبيت موصلات SMA: إما أنهم يقومون فقط بتشديدها بشكل عرضي، أو يقومون بتشديدها بقوة غاشمة حتى تصبح "مشدودة جدًا". كلا النهجين سوف يسبب مشاكل.

إذا لم يتم تشديدها بما فيه الكفاية، سيحدث اتصال ضعيف واتصال غير مستقر، مما يجعل الإشارة عرضة للتداخل. خاصة في بيئات الاهتزاز، سوف يخفف رأس SMA تدريجيًا، مما يؤدي إلى زيادة الانعكاسات وحتى انقطاع الإشارة. إذا تم تشديده بشكل زائد، فإنه سوف يؤدي إلى إتلاف النواة الداخلية، وتشوه الخيوط، وإتلاف الهيكل العازل، مما يؤدي إلى تدهور الأداء بشكل لا رجعة فيه.

الإجراء الصحيح هو استخدام مفتاح عزم الدوران لإحكام ربطه إلى عزم دوران قياسي يبلغ حوالي 0.8 نيوتن متر. وهذا يضمن اتصالاً آمنًا مع منع الضرر الهيكلي، مما يجعله أداة أساسية لتركيب التردد اللاسلكي الاحترافي.

2. اختلال موصل المركز

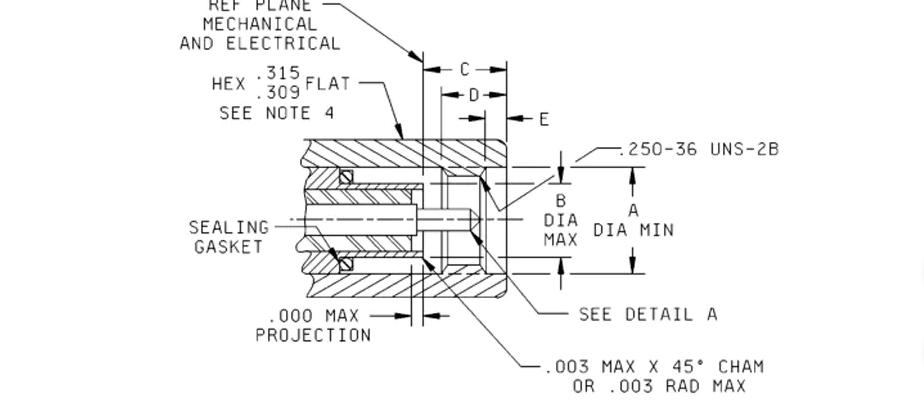

موصلات SMA عبارة عن موصلات RF دقيقة ذات موصلات مركزية صغيرة جدًا (دبابيس أو مقابس). يمكن أن يؤدي عدم المحاذاة أثناء التزاوج والإدخال القسري بسهولة إلى ثني الدبوس وتشوه المقبس. وهذا النوع من الضرر غالبا ما يكون غير قابل للإصلاح وقد لا يكون مرئيا بالعين المجردة، ولكنه يؤدي بشكل مباشر إلى:
زيادة VSWR
زيادة فقدان الإشارة
اتصال غير مستقر
صعوبة في الإدراج والإزالة
تم تقصير عمر الإشارة بشكل ملحوظ
خاصة في معدات الاختبار أو الأنظمة عالية التردد، يؤدي هذا الضرر إلى تدهور أداء الارتباط بالكامل ويصعب استكشاف الأخطاء وإصلاحها.

الإجراء الصحيح هو محاذاة الموصل بعناية، وإدخاله برفق، ثم تثبيته باستخدام مفتاح عزم الدوران. لا تستخدم القوة الغاشمة أبدًا.

3. يؤدي تشديد اليد إلى إدخال الحطام المعدني والأكاسيد في الواجهة
يقوم العديد من المهندسين عادةً بربط موصلات SMA يدويًا، خاصة أثناء الاختبار المتكرر. لا يؤدي هذا إلى عدم كفاية عزم الدوران فحسب، بل يؤدي أيضًا إلى إدخال الملوثات بسهولة مثل الغبار والحطام المعدني وزيوت الجلد. يمكن لهذه الجزيئات الصغيرة أن تزيد من مقاومة التلامس وحتى أن تلحق الضرر بالطلاء الذهبي، مما يؤدي إلى زيادة توهين الإشارة.

في الموصلات عالية التردد، حتى أصغر الشوائب يمكن أن تسبب تقلبات في الأداء. ولذلك فمن الضروري:
لا تقم بالشد يدويًا (فقط قم بالشد قليلاً أثناء الوضع الأولي)؛
قم بتنظيف أسطح التوصيل بقطعة قماش خالية من الوبر أو مسحة كحول قبل التثبيت؛
تجنب لمس الأسطح الموصلة بالأيدي العارية؛
يمكن لعادات التنظيف الجيدة إطالة عمر الموصل بشكل كبير.

4. خلط أنواع موصل SMA ذكر وأنثى
موصل SMA تتشابه الواجهات بشكل كبير مع واجهات التردد اللاسلكي الأخرى، مثل RP-SMA، وSMB، وSMC، وN-type. يحكم العديد من الأشخاص بناءً على المظهر، مما يؤدي إلى الاتصال القسري للواجهات غير المتوافقة، مما قد يؤدي إلى:
الخيوط التالفة
دبابيس مركزية مكسورة
فتحات داخلية مشوهة
فشل الأداء الكامل

يتم الخلط بسهولة بين SMA وRP-SMA (SMA القطبية العكسية). إنها تبدو متشابهة ولكن لها هياكل داخلية مختلفة. إن فرض الاتصال لا يمنع إرسال الإشارة فحسب، بل قد يؤدي أيضًا إلى تلف واجهة الجهاز.

قبل الاتصال، تأكد دائمًا من:
هل هو موصل SMA قياسي؟
هل نوع الموصل صحيح؟
هل يتوافق مع منفذ الجهاز؟
هل يلبي متطلبات التردد (هناك فرق بين موصلات SMA القياسية والدقيقة)؟

تجنب إتلاف المعدات باهظة الثمن بسبب التشغيل غير السليم.

5. يؤدي الانحناء المفرط لكابل التوصيل إلى انقطاع المعاوقة
العديد من المشاكل عند تثبيت موصلات SMA ليست في الواقع في الموصل نفسه، بل بسبب ثني الكابل بشكل غير صحيح أثناء التثبيت. الكابلات المحورية حساسة للغاية لانحناء نصف القطر. إذا انحنت بشكل حاد للغاية، فسوف يؤدي ذلك إلى:
انقطاعات المعاوقة
زيادة انعكاس الإشارة
زيادة فقدان الكابل
نتائج الاختبار لحظية.

هذه المشاكل ملحوظة بشكل خاص في التطبيقات عالية التردد (فوق 6 جيجا هرتز).

المبادئ التوجيهية الموصى بها:
نصف قطر الانحناء ≥ 5 أضعاف قطر الكابل
تجنب الانحناء بالقرب من نقطة الاتصال
تجنب تطبيق الشد أو التواء على الكابل.
سيؤدي ذلك إلى الحفاظ على أداء إرسال مستقر.

6. كثرة التزاوج وعدم التزاوج يسبب التآكل
يبلغ العمر النظري لموصل SMA عادة حوالي 500 دورة تزاوج وفك تزاوج، ولكن قد تتضمن العديد من بيئات الاختبار العشرات من دورات التزاوج وفك التزاوج يوميًا. الاستخدام المتكرر لفترة طويلة يمكن أن يسبب: تآكل الطلاء الذهبي؛ زيادة مقاومة الاتصال. تشوه الشفرة وارتخاء الموصل المركزي، مما يؤثر على استقرار الإشارة وحتى زيادة الأخطاء.

تتضمن الحلول ما يلي: استخدام محول الحماية (SMA saver) في بيئات الاختبار عالية التردد؛ استبدال كابلات الاختبار بانتظام؛ ومراقبة التغيرات في مقاومة اتصال الموصل. يمكن أن يؤدي ذلك إلى إطالة عمر الواجهات الموجودة على الأدوات القيمة بشكل كبير.

على الرغم من أن تثبيت موصلات SMA أمر بسيط، إلا أن كل التفاصيل تؤثر بشكل مباشر على جودة الإشارة. يضمن اتباع الإجراءات القياسية واستخدام الأدوات الصحيحة اتصالات مستقرة وأداء موثوقًا وعمرًا أطول للمعدات.
