محول RF مقابل موصل RF: ما هو الفرق

محول الترددات اللاسلكية مقابل موصل RF: الفرق الأساسي

يقوم موصل التردد اللاسلكي بإنهاء كابل أو منفذ جهاز لإكمال مسار الإشارة، بينما محول الترددات اللاسلكية المحورية ينضم إلى موصلين من أنواع أو أجناس أو معايير واجهة مختلفة دون تشغيل كابل بينهما. باختصار، ينهي الموصل مسار الإشارة ويقوم المحول المحوري بسد عدم التطابق بين موصلين موجودين.

يكون هذا التمييز أكثر أهمية عندما يتضمن المشروع أجهزة مختلطة. قد تستخدم منصة الاختبار منافذ سما على معدات القياس المقترنة بكابلات من النوع N على الجهاز قيد الاختبار، والمحول المحوري للترددات اللاسلكية هو ما يسد هذه الفجوة دون إعادة بناء أي من الكابلين. من ناحية أخرى، يتم اختيار الموصلات في مرحلة التصميم لتتناسب مع كابل أو منفذ أو نمط تركيب معين من البداية.

مؤشر استخدام توضيحي من أصل 100 عبر القطاعات المشتركة التي تعتمد على محولات وموصلات التردد اللاسلكي المحورية

ما الذي يفعله موصل التردد اللاسلكي في مسار الإشارة؟

يتم توصيل موصل التردد اللاسلكي بنهاية الكابل أو مباشرة بمنفذ الجهاز، مما يشكل الرابط المادي والكهربائي الذي يحافظ على حركة الإشارة بأقل قدر من الخسارة. تشمل السلسلة الشائعة بي ان سي، والشركات عبر الوطنية، ونوع N، وSMA، و7/16 الدين، وكل منها مبنية حول حجم دبوس معين، ونمط خيط، ومعدل مقاومة مثل معيار المحول المحوري 50 أوم rf المستخدم على نطاق واسع والموجود في معظم معدات الاتصالات والاختبار.

لماذا سلسلة الموصلات غير قابلة للتبديل

تم تصميم كل سلسلة موصلات وفقًا لمواصفات ميكانيكية وكهربائية ثابتة، مما يعني أن منفذ SMA لا يمكن أن يتزاوج مباشرة مع طرف كابل من النوع N بدون وجود محول بينهما. يعد نطاق التردد أحد أوضح الاختلافات بين السلسلة، نظرًا لأن هندسة الدبوس الأصغر تدعم بشكل عام إشارات التردد الأعلى مع خسارة أقل.

نطاق التردد العلوي التقريبي بالجيجاهيرتز لسلسلة الموصلات الشائعة المستخدمة في أنظمة التردد اللاسلكي

ما يفعله المحول المحوري RF بشكل مختلف

يعد المحول المحوري للتردد اللاسلكي مكونًا قصيرًا وخاليًا من الكابلات مصممًا لربط واجهتين موصلتين غير متطابقتين. قد يقوم بتحويل سلسلة موصلات إلى أخرى، أو تبديل الجنس من ذكر إلى أنثى، أو تغيير الواجهة المستقيمة إلى زاوية قائمة أو تنسيق تركيب الحافة. نظرًا لأنه لا يحمل أي كابل خاص به، فإن المحول المحوري عادةً ما يكون أسرع طريقة لحل مشكلة عدم تطابق الواجهة التي تم اكتشافها أثناء التثبيت أو الاختبار.

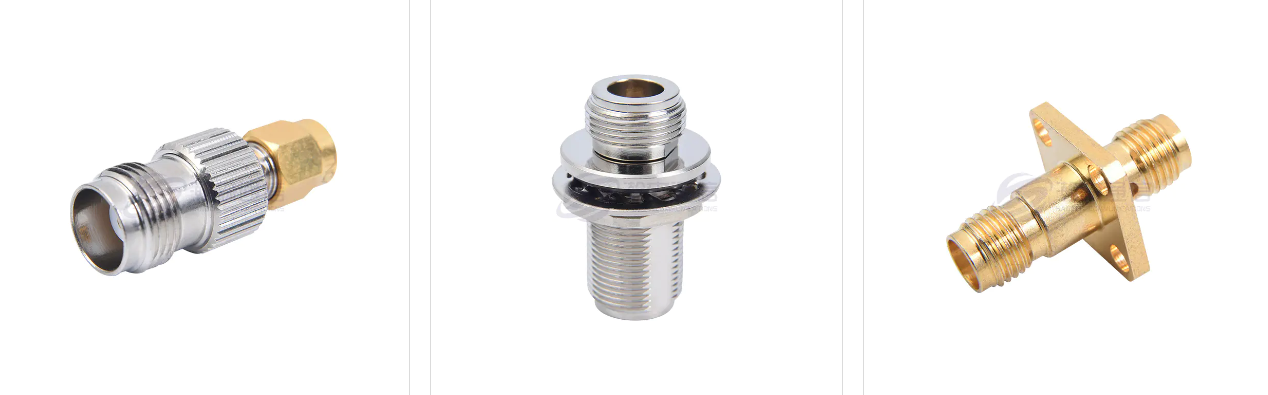

تكوينات المحول المشترك

محولات تحويل السلسلة التي تغير معيار موصل إلى آخر، مثل N-Type إلى SMA
محولات تغيير الجنس التي تحول الذكر إلى أنثى أو الأنثى إلى أنثى لسلسلة معينة
محولات الزاوية اليمنى التي تعيد توجيه توجيه الكابلات في حاويات المعدات الضيقة
أنماط محولات محورية مثبتة على شفة يتم تثبيتها مباشرة على لوحة المعدات للحصول على نقطة اتصال ثابتة

غالبًا ما يحدد المشترون الذين يعملون على خطوط تغذية الهوائي محولًا محوريًا للترددات اللاسلكية لبناء نظام الهوائي حيث يحتاج اتصال اللوحة الثابتة إلى تلبية معيار كبل منفصل، بينما تتطلب بيئات المختبرات في كثير من الأحيان محول الترددات اللاسلكية لمعدات اختبار الموجات الدقيقة حيث يكون كل من الدقة وانخفاض فقدان الإدراج أمرًا مهمًا.

تكوينات واستخدامات المحول المحوري للترددات اللاسلكية من ذكر إلى أنثى

يشير جنس الموصل إلى ما إذا كان الموصل يحتوي على دبوس مركزي مكشوف، يُعرف باسم ذكر، أو مقبس استقبال، يُعرف باسم أنثى. أ ذكر إلى أنثى محول الترددات اللاسلكية المحورية يعكس الجنس على أحد طرفي الاتصال دون الحاجة إلى كابل جديد، مما يجعله أحد أنواع المحولات الأكثر طلبًا عبر أعمال التثبيت والإصلاح.

عندما يحل محول تغيير الجنس عدم التطابق

يظهر هذا التكوين في أغلب الأحيان عندما ينتهي كابلان بموصلات ذكر ويحتاجان إلى الاتصال مباشرة، أو عندما لا يتطابق جنس الكابل مع منفذ الجهاز الذي يحتاج إلى الاتصال به. بدلاً من استبدال مجموعة الكابلات، يمكن للفني إدخال محول صغير وإكمال الاتصال في الموقع.

تنسيقات المحولات المحورية للترددات اللاسلكية من الذكور إلى الإناث الشائعة وحيث يتم تطبيق كل منها عادةً
التنسيق	تغيير الواجهة	تطبيق نموذجي
ذكر مستقيم إلى أنثى	نفس السلسلة، الجنس فقط	الانضمام إلى اثنين من الكابلات المنتهية من الذكور
الزاوية اليمنى من ذكر إلى أنثى	نفس السلسلة والجنس والزاوية	حاويات ضيقة مع خلوص محدود للكابلات
سلسلة متقاطعة من ذكر إلى أنثى	السلسلة والجنس مجتمعين	المعدات المختلطة مبنية على معايير مختلفة

لمقارنة مدى اختلاف محول التردد اللاسلكي المحوري عن الموصل ومجموعة الكابلات الكاملة عبر الصفات العملية، يبين مخطط الرادار أدناه الثلاثة عبر استمرارية مسار الإشارة، ومرونة الواجهة، وبساطة التثبيت، والمتانة الميكانيكية، وتغطية نطاق التردد.

مقياس مقارنة من صفر إلى عشرة لموصل التردد اللاسلكي ومحول التردد اللاسلكي المحوري وتجميع الكابلات عبر الأولويات المشتركة

محول شفة ذو 4 فتحات: تطبيقات تركيب اللوحة

A محول شفة ذو 4 فتحات يستخدم أربع فتحات تثبيت مرتبة حول جسم الموصل بحيث يمكن تثبيتها مباشرة على لوحة المعدات أو الحاجز. يؤدي هذا إلى إنشاء نقطة اتصال ثابتة ومقاومة للاهتزاز بدلاً من وصلة كابل عائمة حرة، وهو أمر مهم في المعدات التي تشهد حركة منتظمة أو تغير في درجة الحرارة أو التعرض للخارج.

حيث يتم استخدام نمط التثبيت هذا عادةً

تستخدم معدات المحطة الأساسية ولوحات الطيران ورفوف معدات الاختبار عادةً محول شفة ذو 4 فتحات لأن نمط الترباس يحافظ على محاذاة الموصل في ظل دورات توصيل وفصل الكابل المتكررة. يتم توحيد المسافات بين المسامير ضمن سلسلة موصلات معينة، بحيث يمكن تخطيط قطع اللوحة قبل وصول الأجهزة إلى الموقع. يقترن نمط الحافة هذا بشكل متكرر مع واجهات N-Type و7/16 DIN على بناء المحطة الأساسية، ومع واجهات SMA أو TNC على لوحات اختبار وقياس أصغر.

تخطيط انقطاع اللوحة حول محول الحافة

يجب أن يتطابق كل من سمك اللوحة وتباعد فتحة الترباس مع مواصفات الحافة قبل التثبيت، نظرًا لأن القطع غير المتطابق يمكن أن يترك الموصل جالسًا بزاوية أو غير قادر على الجلوس بشكل كامل على سطح اللوحة. يؤدي تأكيد هذه الأبعاد مع المورد قبل قطع اللوحة إلى تجنب إعادة العمل لاحقًا في جدول التثبيت.

مقارنة المحولات المحورية للترددات اللاسلكية، وموصلات الترددات اللاسلكية، وتجميعات الكابلات

غالبًا ما يتم تجميع هذه المكونات الثلاثة معًا، على الرغم من أن كل منها يلعب دورًا مميزًا داخل مسار الإشارة. يبين الجدول أدناه وظيفتها الأساسية وحالة الاستخدام النموذجية.

مقارنة عامة بين موصلات التردد اللاسلكي ومحولات التردد اللاسلكي المحورية وتجميعات الكابلات ضمن مسار إشارة نموذجي
مكون	الوظيفة الأساسية	حالة الاستخدام النموذجية	مطلوب كابل
موصل الترددات اللاسلكية	ينهي كابل أو منفذ لإكمال مسار الإشارة	أطراف الكابلات، ومنافذ المعدات، وأطراف الهوائي	تعلق مباشرة
محول الترددات اللاسلكية المحورية	ينضم إلى نوعين من الموصلات غير المتطابقة بدون كابل	تحويل الواجهة بين معايير مختلفة	لا
تجميع الكابلات	يحمل إشارة بين نقطتين منفصلتين	تشغيل لمسافات طويلة وروابط المحطة الأساسية	نعم

كيفية الاختيار بين المحول والموصل للمشروع

تعود معظم قرارات تحديد المصادر إلى ما إذا كان عدم تطابق الواجهة موجودًا بالفعل أو ما إذا كان النظام قد تم تصميمه من البداية. النقاط التالية تساعد في الفصل بين الحالتين.

إذا كان الكبل ينتهي بالفعل بنوع موصل واحد وكان الجهاز يستخدم نوعًا آخر، فإن محول التردد اللاسلكي المحوري يغلق تلك الفجوة مباشرة
إذا كان يتم إنشاء مجموعة كبل جديدة، فيجب تحديد الموصل ليتوافق مع منفذ الجهاز من البداية
بالنسبة للمعدات المثبتة على اللوحة، يحافظ محول الحافة ذو 4 فتحات على الواجهة ثابتة بينما تظل الكابلات قابلة للإزالة
بالنسبة للعمل عالي التردد مثل تطبيق محول الترددات اللاسلكية عالي التردد، فإن مطابقة المعاوقة وسلسلة الموصلات تكون أكثر أهمية من إعدادات اختبار التردد المنخفض

التردد والمقاومة لا يزالان يأتيان في المقام الأول

بغض النظر عما إذا كان المكون عبارة عن محول أو موصل، يظل تصنيف المعاوقة والتردد هو نقطة البداية لأي اختيار. يتم توحيد معظم أنظمة الاتصالات والاختبار على مقاومة 50 أوم، لذا فإن التأكد من أن محول التردد اللاسلكي لمعدات اختبار الموجات الدقيقة أو محول التردد اللاسلكي لمعدات اتصالات 5G يطابق مقاومة بقية النظام يتجنب مشكلات الانعكاس وفقدان الإشارة لاحقًا في الإعداد.

الحصول على محول محوري للترددات اللاسلكية من الشركة المصنعة

عادةً ما يبحث المشترون الذين يعملون مع مورد محول التردد اللاسلكي المحوري عن سلسلة موصلات متسقة، وتكوينات مرنة للجنس والتركيب، ودعم للبنيات الخاصة بالمشروع. يصبح الحصول على مصادر من الشركة المصنعة للمحول المحوري للترددات اللاسلكية مفيدًا بشكل خاص عندما يحتاج المشروع إلى تكوين يقع خارج قوائم الكتالوج القياسية، مثل نمط مسمار شفة محدد أو تحويل سلسلة غير شائع.

Ningbo Hanson Communication Technology Co., Ltd. هي شركة مصنعة للمحولات المحورية RF في الصين ومصنع محولات شفة 4 فتحات بالجملة، مع أكثر من 30 عامًا من الخبرة عبر الموصلات المحورية والمحولات وتجميعات الكابلات. تدير الشركة ورشة التصنيع الخاصة بها، وورشة الطلاء الكهربائي، وورشة التجميع، بدعم من شبكة من الموردين المستقرين. تشمل المنتجات الأساسية الموصلات المحورية للترددات اللاسلكية، والمحولات، وتجميعات الكابلات عالية التردد، وتجميعات الكابلات ذات التعديل البيني المنخفض، إلى جانب التصميمات المخصصة للمتطلبات الخاصة بالمشروع. تخدم هذه المنتجات تطبيقات الطيران ومحطة الاتصالات الأساسية والمعدات الطبية من بين المجالات التقنية الأخرى.

يميل الطلب على محولات الترددات اللاسلكية المحورية إلى تتبع نشاط بناء الشبكة بدلاً من البقاء ثابتًا على مدار العام، لا سيما حول دورات نشر البنية التحتية لـ 5G. يعكس الرسم البياني الخطي أدناه نمط الطلب العام بناءً على تدفق الطلبات النموذجي المرتبط بنشاط توسيع الشبكة الأخير.

مؤشر الطلب النسبي على مدار اثني عشر شهرًا، مما يعكس النمط العام المرتبط بنشاط نشر الشبكة

اعتبارات عملية عند تحديد مصادر محولات التردد اللاسلكي المحورية المخصصة

تميل بعض عمليات الفحص إلى جعل قرارات تحديد المصادر أكثر سلاسة، سواء كان الطلب عبارة عن تكوين واحد أو ترتيب توريد مستمر.

1

قم بتأكيد سلسلة الموصلات الدقيقة على جانبي الواجهة، نظرًا لأن الموصلات المتشابهة بصريًا من سلاسل مختلفة نادرًا ما تكون متوافقة بدون محول.

2

قم بمطابقة المعاوقة عبر مسار الإشارة الكامل، مع الاحتفاظ بمحول محوري للترددات اللاسلكية بقدرة 50 أوم مقترنًا بمعدات مصممة وفقًا لنفس المعيار.

3

حدد الجنس ونمط التثبيت بوضوح، لا سيما بالنسبة لأمر محول الحافة ذو 4 فتحات حيث يؤثر كل من نمط الترباس وسمك اللوحة على الملاءمة.

4

قم بمشاركة نطاق التردد المقصود مقدمًا، نظرًا لأن المكونات المصنفة للاستخدام ذو التردد المنخفض قد لا تعمل بشكل جيد في تطبيقات محول التردد اللاسلكي عالي التردد.

العمل مع أحد الموردين على تصميمات مخصصة

تساعد مشاركة الرسومات أو العينات المرجعية أو أرقام أجزاء الموصل الموجودة في وقت مبكر من عملية تحديد المصادر الشركة المصنعة على تأكيد التوافق قبل بدء الإنتاج، مما يقلل من فرصة وصول تكوين غير متطابق إلى الموقع.

الأسئلة المتداولة

ما هو الفرق بين محول RF وموصل RF

يقوم محول التردد اللاسلكي المحوري بربط موصلين غير متطابقين بدون كابل، بينما يقوم موصل التردد اللاسلكي بإنهاء كابل أو منفذ لإكمال مسار الإشارة.

ماذا يفعل المحول المحوري للترددات اللاسلكية من ذكر إلى أنثى

يعمل المحول المحوري للترددات اللاسلكية من ذكر إلى أنثى على عكس جنس الموصل على أحد طرفي الاتصال، مما يسمح لكبلين ذكريين منتهيين بالاتصال دون تجميع كابل جديد.

ما هو استخدام محول شفة 4 فتحات

يتم تثبيت محول شفة ذو 4 فتحات على لوحة المعدات باستخدام أربع فتحات تثبيت، مما يؤدي إلى إنشاء نقطة اتصال ثابتة للمحطة الأساسية وبناء معدات الاختبار.

هل يمكن تخصيص محولات الترددات اللاسلكية المحورية لتطبيقات محددة

يمكن لمصنع محول الترددات اللاسلكية المحوري المخصص عادةً ضبط السلسلة والجنس ونمط التثبيت بناءً على رسومات المشروع أو العينات المرجعية.

ما هي كميات الطلب التي يدعمها عادة مصنعو محولات التردد اللاسلكي المحورية

من خلال العمل مع الشركة المصنعة لمحول الترددات اللاسلكية التي يعتمد عليها المشترون في الصين، غالبًا ما يتم تعديل كميات الطلب بناءً على تعقيد الأجزاء وتوافر المواد لكل تكوين.

كيف يتحقق المصنعون من جودة محول التردد اللاسلكي المحوري قبل الشحن

يتم إجراء عمليات الفحص عمومًا عبر فحص المواد الواردة، وعمليات فحص الإنتاج، ومرحلة الفحص النهائية قبل تعبئة الأجزاء للشحن.
