كيفية الاختيار بين المحولات SMA وBNC وN وTNC وMMCX؟

الإجابة السريعة: التي محول الترددات اللاسلكية لاختيار التطبيق الخاص بك

الجواب القصير هو هذا: يعتمد اختيار الموصل على نطاق التردد، ومعالجة الطاقة، وسرعة الاقتران، ومساحة اللوحة المتاحة . يناسب سما أعمال الاختبار والقياس للأغراض العامة حتى 18 جيجا هرتز، ويناسب بي ان سي منضدة اختبار التردد المنخفض سريعة التوصيل وعمل إشارة الفيديو، ويغطي النوع N طاقة عالية في الهواء الطلق ومحطة القاعدة، ويضيف الشركات عبر الوطنية اقتران ملولب مقاوم للاهتزاز للمنصات المتنقلة والفضائية، ويقدم MMCX اتصالات داخلية مدمجة حيث تكون مساحة اللوحة محدودة.

يعمل المحول المحوري للتردد اللاسلكي على سد الفجوة عندما تستخدم قطعتان من المعدات أو مجموعتي كبلات عائلات موصلات مختلفة أو أجناس مختلفة أو أنماط تركيب مختلفة. بدلاً من استبدال مجموعة الكابلات أو أداة موصلة، يقوم محول واحد باستعادة التوافق في ثوانٍ. تغطي الأقسام أدناه كيفية أداء كل مجموعة موصلات، وكيفية تطبيق المحول المحوري للترددات اللاسلكية من ذكر إلى أنثى، ومكان تركيب محول الحافة ذو 4 فتحات في تصميم تركيب اللوحة.

يا له من محول الترددات اللاسلكية المحورية في الواقع هل

محول التردد اللاسلكي المحوري عبارة عن جسم موصل قصير وصلب يستخدم لربط واجهتين متحدتي المحور لا يتزاوجان بشكل مباشر. قد يؤدي ذلك إلى تغيير جنس الموصل، أو تغيير عائلة الموصل، أو تغيير واجهة المعاوقة، أو ببساطة تمديد اتجاه الموصل من الزاوية المستقيمة إلى الزاوية اليمنى. نظرًا لأن مسار الإشارة عبر المحول قصير للغاية، فإن المحول المصنوع جيدًا لا يضيف سوى قدر صغير يمكن التنبؤ به من فقدان الإدخال والانعكاس مقارنة بتشغيل كابل بديل كامل.

يعد المحول المحوري للترددات اللاسلكية من ذكر إلى أنثى هو أكثر التكوينات شيوعًا التي يصل إليها المهندسون على مقاعد البدلاء أو في مجموعة أدوات ميدانية، نظرًا لأنه يسمح لكابل منتهي ذكرًا بالاتصال بجهاز آخر منتهي ذكرًا، أو يسمح لمقبس الحاجز الأنثوي بقبول كابل منتهي أنثى، دون الحاجة إلى مجموعة كبل مخصصة مصممة حسب الطلب. تشكل محولات الجنس، والمحولات العائلية، ومحولات الزاوية اليمنى معًا الجزء الأكبر من المحولات المستخدمة في مختبرات الاختبار، ومنشآت الاتصالات، وخطوط الإنتاج.

مقارنة عائلات موصل سما وبي ان سي وN والشركات عبر الوطنية وMMCX

تم تصميم كل عائلة موصلات حول توازن مختلف لتغطية التردد والحجم المادي وطريقة الاقتران. يلخص الجدول أدناه الاختلافات العملية التي يزنها المهندسون عند تحديد موصل أو محول محوري للتردد اللاسلكي بين العائلات.

الشكل 1: تصنيفات التردد العلوي المشار إليها بشكل شائع للموصلات التجارية القياسية. يمكن للإصدارات الدقيقة من واجهات N وSMA أن تتوسع بشكل أكبر.

تحويلات المحول المحوري للترددات اللاسلكية من ذكر إلى أنثى

تحمل معظم الأدوات الميدانية وأدراج المختبرات مجموعة أساسية من محولات التحويل التي تغطي معظم حالات عدم التطابق. إن معرفة المجموعة التي تحل المشكلة توفر الوقت عندما لا يتزاوج الكابل مع منفذ الجهاز.

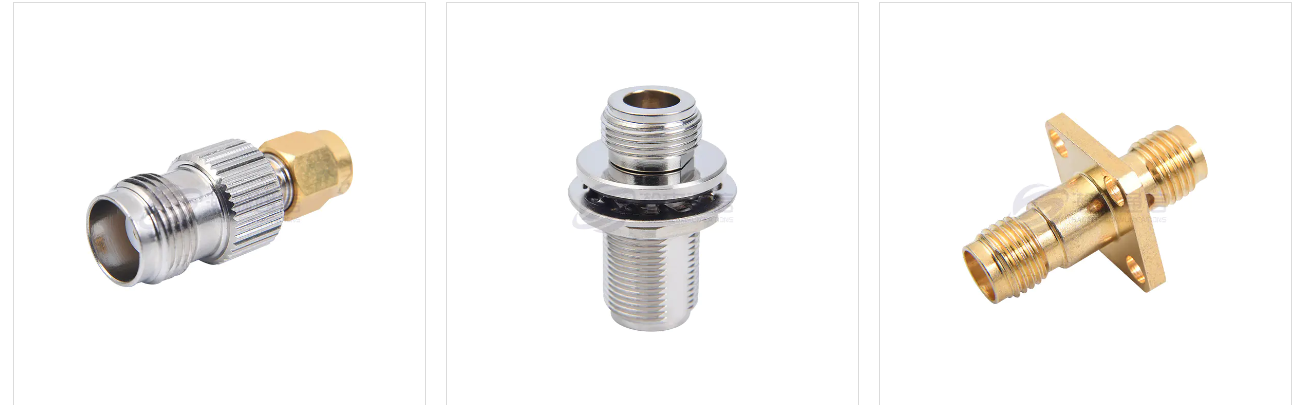

SMA أنثى إلى SMA ذكر محول

يعد هذا أداة تغيير جنسانية خالصة داخل نفس عائلة الموصل، ويتم استخدامها عند الحاجة إلى توصيل كابلين منتهيين بذكر، أو عندما يحتاج مقبس أنثى إلى تقديم واجهة ذكر. إنه أحد المحولات الأكثر تخزينًا بشكل متكرر في أي إعداد اختبار يعتمد على SMA.

محول SMA إلى BNC

يسمح محول SMA إلى BNC لكابل SMA صغير ملولب بالاتصال مباشرة بمعدات مقاعد البدلاء المزودة بمنافذ BNC، وهي حاجة شائعة عند نقل وحدة لاسلكية أو هوائي قيد الاختبار على أدوات مختبر للأغراض العامة.

محول SMA إلى N

يقوم محول SMA إلى N بتوصيل المعدات المدمجة منتهية SMA إلى خطوط تغذية الهوائي من النوع N أو أجهزة المحطة الأساسية، وهو مطلب متكرر عند توصيل معدات الاختبار المحمولة أو المحمولة بالبنية التحتية الخارجية.

محول SMA إلى TNC

يعد محول SMA إلى TNC مفيدًا عندما يحتاج جهاز مزود بمنفذ TNC ملولب، والذي يتم اختياره غالبًا لمقاومته للاهتزاز على المركبات أو المنصات المحمولة جواً، إلى التفاعل مع كبلات أو وحدات اختبار منتهية SMA.

محول SMA إلى MMCX

يقوم محول SMA إلى MMCX بتوصيل أسلاك MMCX الداخلية المدمجة، الشائعة في نظام تحديد المواقع العالمي (GPS) والوحدات اللاسلكية، بهوائيات خارجية منتهية بـ SMA أو كابلات اختبار دون الحاجة إلى إعادة لحام اتصال الوحدة.

أداء التردد وسلوك فقدان الإدراج

يضيف كل محول يتم إدخاله في مسار الإشارة مقدارًا صغيرًا من فقدان الإدخال، وترتفع هذه الخسارة عمومًا مع زيادة التردد. عادةً ما يضيف المحول الدقيق المصنوع جيدًا أقل من نصف ديسيبل من الخسارة حتى بالقرب من التردد العلوي المقدر ، ولكن الرقم الدقيق يعتمد بشكل كبير على هندسة الموصل، وجودة الطلاء، والملاءمة الميكانيكية بين أجزاء التزاوج.

الشكل 2: الاتجاه المرجعي العام لفقد الإدراج يتزايد مع التردد عبر محول محوري RF دقيق نموذجي.

تتبع خسارة العودة نمطًا ذا صلة، نظرًا لأن انقطاعات المعاوقة عند واجهة التزاوج تصبح أكثر أهمية نسبيًا مع قصر الطول الموجي. وهذا هو أحد الأسباب التي تجعل الموصلات عالية الدقة تحمل تفاوتات ميكانيكية أكثر إحكامًا من الأجزاء التجارية المصنفة لنفس التردد الاسمي.

اختلافات التعامل مع الطاقة عبر أنواع الموصلات

الحجم المادي يحفز التعامل مع الطاقة تقريبًا بقدر ما يحفز نطاق التردد، ولهذا السبب يحمل أكبر موصل في هذه المقارنة، النوع N، أيضًا أعلى تصنيف نموذجي للطاقة. يحدد قطر الدبوس المركزي والتباعد العازل مقدار التيار والجهد الذي يمكن أن تحمله الواجهة قبل أن يصبح التسخين أو الانحناء مصدر قلق.

الشكل 3: أرقام الطاقة المرجعية العامة عند نقطة تردد منخفض ثابتة. تنخفض التقييمات الفعلية مع ارتفاع التردد وتختلف حسب تصميم جزء معين.

تركيب محول شفة ذو 4 فتحات وتطبيقات اللوحة

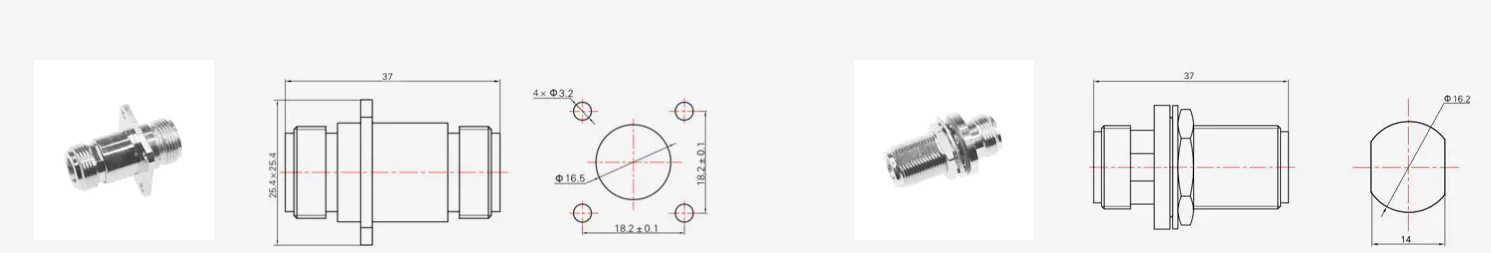

محول الحافة ذو 4 فتحات عبارة عن محول على شكل لوحة أو محول على شكل حاجز مبني حول حافة مربعة أو مستطيلة بأربعة فتحات لولبية، بدلاً من صامولة ملولبة بسيطة. يوفر نمط التثبيت هذا نقطة تثبيت آمنة ومقاومة للاهتزاز عندما يحتاج الموصل إلى المرور عبر جدار حاوية المعدات، أو خزانة المحطة الأساسية، أو حاجز الطائرة.

لماذا يختار المهندسون تركيب شفة على صامولة الحاجز

يعتمد موصل نمط صمولة الحاجز على خيط مركزي واحد وجوز قفل، والذي يعمل بشكل جيد مع العبوات العامة ولكن يمكن أن يدور قليلاً في ظل دورات التزاوج المتكررة. يقوم محول الحافة ذو 4 فتحات بتوزيع الحمل الميكانيكي عبر أربعة مثبتات، مما يحافظ على جسم الموصل ثابتًا في مكانه ويقلل الضغط على الاتصال الداخلي أثناء دورات توصيل الكابل وفصله المتكررة.

تطبيقات جبل شفة نموذجية

• لوحات تغذية المحطة الأساسية وخزانة المكرر
• اختبار موصلات اللوحة الأمامية والخلفية للمعدات
• اتصالات الحاجز الضميمة الفضائية والدفاعية
• تتطلب أغلفة الأجهزة الطبية منفذًا ثابتًا غير دوار

تتوفر أنماط الحافة عبر معظم عائلات الموصلات، لذلك يمكن تحديد محول الحافة ذو 4 فتحات في واجهات SMA أو النوع N أو TNC اعتمادًا على التردد ومتطلبات الطاقة للوحة التي تخدمها.

مقارنة أنواع SMA وBNC وN عبر عوامل الاختيار العملية

عندما لا يحسم نطاق التردد وحده القرار، غالبًا ما يقارن المهندسون بين سرعة الاتصال والمتانة الميكانيكية ومساحة التثبيت المتاحة. توضح المقارنة أدناه أنواع SMA وBNC وN عبر خمسة عوامل عملية على مقياس مرجعي عام.

الشكل 4: مقارنة نسبية عبر خمسة عوامل عملية على مقياس مرجعي هندسي عام مكون من خمس نقاط.

يسجل BNC نتائج جيدة في سرعة الاتصال بفضل آلية القفل السريع للحربة، والتي تناسب المعدات التي يتم توصيلها وفصلها بشكل متكرر على المقعد. يتاجر النوع N بسرعة الاتصال هذه لمعالجة طاقة أعلى ومقاومة أقوى للاهتزاز، ولهذا السبب يظل الخيار القياسي لخطوط تغذية الهوائي الخارجي. يقع SMA بينهما، مما يوفر تغطية ترددية واسعة ومساحة مدمجة على حساب معالجة أقل للطاقة.

اعتبارات المواد والطلاء والتشكيل البيني السلبي

تؤثر مادة جسم الموصل وجودة الطلاء بشكل مباشر على كل من المتانة الميكانيكية والأداء الكهربائي. تظل الأجسام النحاسية ذات نقاط الاتصال المركزية المطلية بالذهب أو الفضة هي الخيار الشائع عبر محولات SMA ونوع N وTNC، نظرًا لأن طلاء الذهب يقاوم الأكسدة على سطح التلامس بينما يوفر النحاس قاعدة ثابتة لدورات الخيوط المتكررة.

في تطبيقات المحطات الأساسية ومكررات الاتصالات، يصبح أداء التشكيل البيني المنفعل مصدر قلق محدد، نظرًا لأن التوصيل الميكانيكي الضعيف أو الطلاء غير المتناسق يمكن أن يولد منتجات تشكيل بيني غير مرغوب فيها تتداخل مع القنوات المجاورة. عادةً ما يقوم المصنعون الذين يخدمون هذا القطاع باختبار المحولات النهائية على محلل التشكيل البيني السلبي جنبًا إلى جنب مع عمليات مسح محلل الشبكة القياسية قبل شحن الأجزاء إلى العميل.

الفولاذ المقاوم للصدأ مقابل الهيئات النحاسية

تضيف الهياكل المصنوعة من الفولاذ المقاوم للصدأ مقاومة للتآكل لعمليات النشر الساحلية أو البحرية ومواقع المحطات الأساسية الخارجية المعرضة للرطوبة والهواء المالح، في حين تظل الهياكل النحاسية هي الاختيار القياسي للبيئات الداخلية والمختبرية العامة حيث يكون الوزن وتكلفة التصنيع أكثر أهمية من المقاومة الشديدة للتآكل.

العمل مع الشركة المصنعة أو المورد لمحول التردد اللاسلكي

يتضمن تحديد الشركة المصنعة لمحول التردد اللاسلكي التحقق من رقم الجزء الموجود في ورقة البيانات. إن القدرة على الاختبار واتساق الطلاء والقدرة على دعم طلبات محول التردد اللاسلكي المخصص كلها تحدد مدى موثوقية المورد في تلبية متطلبات التردد والطاقة والتركيب الخاصة بمشروع معين.

تعد شركة Ningbo Hanson Communication Technology Co., Ltd. أحد الأمثلة على مصنع محولات الترددات اللاسلكية الذي يقوم بتشغيل ورش التصنيع والطلاء الكهربائي والتجميع الخاصة به بدلاً من الاستعانة بمصادر خارجية لمراحل الإنتاج لفصل البائعين. تركز الشركة على الموصلات المحورية للترددات اللاسلكية، والمحولات، وتجميعات الكابلات عالية التردد، وتجميعات الكابلات ذات التعديل البيني المنخفض، وتعمل مع شبكة من الموردين المستقرين لدعم إنتاجها الداخلي. يتم استخدام المنتجات من هذا النوع من الشركات المصنعة بشكل شائع عبر محطات الاتصالات الأساسية، ومعدات الطيران، ومساكن الأجهزة الطبية، وهي القطاعات التي يكون فيها الأداء الكهربائي المتسق عبر كل جزء يتم شحنه مهمًا بقدر أهمية الملاءمة الميكانيكية.

عند تقييم مورد محول التردد اللاسلكي، يسأل المهندسون عادةً ما إذا كان المصنع يمكنه دعم برامج محول التردد اللاسلكي OEM المبنية على رسم أو عينة معينة، وما إذا كانت معدات الاختبار الداخلية مثل محلل الشبكة أو اختبار التشكيل البيني السلبي متاحة للتحقق من الجزء النهائي، وكيف يتعامل المورد مع طلبات محول التردد اللاسلكي المخصصة التي تقع خارج تكوين الكتالوج القياسي. بشكل عام، تكون الشركة المصنعة التي تدير ورش التصنيع والطلاء الخاصة بها في وضع أفضل يمكنها من تحمل تفاوتات صارمة عبر عملية إنتاج كاملة من تلك التي تعتمد كليًا على المعالجة الخارجية.

أفضل ممارسات التثبيت وعزم الدوران لمحولات التردد اللاسلكي المحورية

تعمل تقنية التثبيت الصحيحة على حماية جودة الإشارة وعمر الموصل، ويعود معظم تآكل الموصل المبكر إلى إحدى الخطوات أدناه التي تم تخطيها أثناء التجميع.

1. افحص واجهة التزاوج بحثًا عن الأوساخ أو الرطوبة أو الخيوط التالفة قبل توصيل أي محول.
2. قم بمحاذاة الموصل بشكل مستقيم قبل الربط لتجنب ربط صامولة التوصيل بشكل متقاطع.
3. قم بربط الوصلات الملولبة يدويًا أولاً، ثم استخدم مفتاح عزم الدوران المعاير حيث يحدد نوع الموصل قيمة عزم الدوران.
4. تجنب لف الكابل نفسه أثناء ربطه، حيث يجب أن ينتقل عزم الدوران عبر صامولة التوصيل بدلاً من غلاف الكابل.
5. دعم وزن الكابل بالقرب من الموصل في التركيبات الثابتة لتجنب الضغط الميكانيكي المستمر على الواجهة.
6. قم بتخزين المحولات غير المستخدمة مع وضع أغطية واقية في مكانها للحفاظ على أسطح التلامس خالية من الغبار والرطوبة.

تحتاج الموصلات ذات نمط حربة مثل BNC فقط إلى حركة دفع ولف ربع دورة، وقد يؤدي فرض إجراء تشديد ملولب على واجهة الحربة إلى إتلاف فتحات القفل بدلاً من تحسين الاتصال.
