كيفية اختيار محول التردد اللاسلكي المحوري المناسب؟

تعد محولات التردد اللاسلكي المحورية مكونات لا غنى عنها في الاتصالات اللاسلكية والمعدات الإلكترونية ونقل الإشارات. إنها بمثابة جسور تربط بين مختلف الكابلات والأجهزة المحورية للترددات اللاسلكية، مما يضمن نقل إشارة مستقر وفعال. ومع ذلك، مع وجود نماذج ومواصفات عديدة لمحولات التردد اللاسلكي المحورية في السوق، أصبح اختيار المنتج المناسب مصدر قلق للعديد من المهندسين والفنيين.
سترشدك هذه المقالة حول كيفية تحديد محول التردد اللاسلكي المحوري المناسب بناءً على الاحتياجات المختلفة لضمان استقرار النظام وأدائه.

1. فهم الوظائف الأساسية لل محولات الترددات اللاسلكية المحورية
المحولات المحورية للتردد اللاسلكي هي مكونات إلكترونية تستخدم لتوصيل أنواع مختلفة من الكابلات أو الأجهزة أو المنافذ المحورية للتردد اللاسلكي. وظائفهم الرئيسية هي:

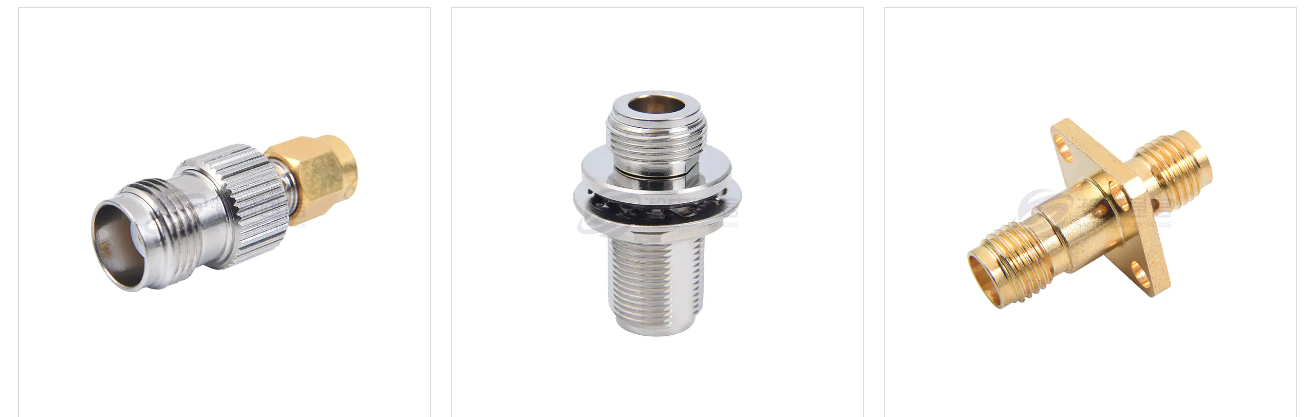

توصيل أنواع مختلفة من المنافذ: يمكن لمحولات التردد اللاسلكي المحورية توصيل أنواع مختلفة من منافذ الكابلات المحورية، مثل BNC، وSMA، وN-type، وما إلى ذلك.

تحويل الإشارة: يمكنها تحويل الإشارات من نوع واجهة إلى آخر، مما يضمن نقل الإشارة بسلاسة.

تقليل فقدان الإشارة: يمكن أن يؤدي اختيار محول التردد اللاسلكي المحوري عالي الجودة إلى تقليل توهين الإشارة بشكل فعال وضمان جودة الإشارة.

عند اختيار محول، تحتاج إلى فهم مبدأ عمله وسيناريوهات التطبيق ومتطلبات التكيف للعثور على النموذج الأنسب.

2. تحديد نوع واجهة المحول
تعد محولات التردد اللاسلكي المحورية المختلفة مناسبة لأنواع مختلفة من الكابلات المحورية وواجهات الأجهزة، لذلك تحتاج أولاً إلى تحديد نوع الواجهة التي تستخدمها. تتضمن أنواع الواجهة الشائعة ما يلي:
SMA (SubMiniature Version A): يُستخدم بشكل شائع في التطبيقات المصغرة عالية التردد، مثل الاتصالات اللاسلكية ومعدات الاختبار.

النوع N: مناسب للتطبيقات عالية الطاقة والتيار العالي، مثل معدات المحطة الأساسية وأنظمة الترددات اللاسلكية.

BNC (Bayonet Neill-Concelman): يستخدم على نطاق واسع في البث التلفزيوني والمراقبة بالفيديو، ويدعم الاتصال السريع وقطع الاتصال.

TNC: يشبه BNC، ولكن مع استقرار أعلى، وغالبًا ما يستخدم لنقل الإشارات عالية التردد.

تأكد من أن محول التردد اللاسلكي المحوري الذي تختاره متوافق مع المعدات أو منافذ الكابلات التي تستخدمها. إذا لم تتطابق أنواع الواجهة، فقد لا يتم إرسال الإشارة بشكل صحيح، مما يؤثر على أداء النظام.

3. النظر في نطاق تردد المحول
نطاق تردد إشارة التردد اللاسلكي له تأثير كبير على جودة إرسال الإشارة. تم تصميم محولات RF المحورية المختلفة للتعامل مع نطاقات تردد مختلفة. لذلك، عند اختيار محول، من الضروري التأكد من أن نطاق تردد التشغيل الخاص به يلبي متطلبات التطبيق. تشمل نطاقات التردد الشائعة ما يلي:

محولات التردد المنخفض: مناسبة لتطبيقات التردد المنخفض، مثل البث الإذاعي والتلفزيوني.

محولات عالية التردد: مناسبة للتطبيقات عالية التردد، مثل أنظمة الرادار، والاتصالات عبر الأقمار الصناعية، واتصالات الموجات الدقيقة.

يمكن أن يؤدي اختيار محول التردد اللاسلكي المحوري بنطاق التردد المناسب إلى تقليل توهين الإشارة وتشويهها، مما يضمن نقل إشارة مستقر.

4. اختيار مادة وجودة المحول

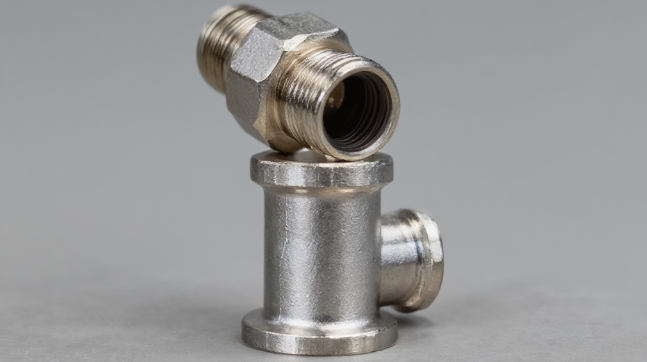

تؤثر جودة المواد الخاصة بمحول التردد اللاسلكي المحوري بشكل مباشر على أدائه ومتانته.  عادةً ما يستخدم غلاف المحول ونقاط الاتصال مواد معدنية مثل النحاس والفولاذ المقاوم للصدأ، والتي تتمتع بموصلية جيدة ومقاومة للتآكل. يمكن للمحولات عالية الجودة تجنب المشكلات بشكل فعال مثل انعكاس الإشارة وفقدانها وضعف الاتصال.

بالإضافة إلى ذلك، تعد جهات الاتصال المطلية بالذهب تصميمًا متطورًا شائعًا يقلل بشكل أكبر من فقدان الإشارة ويحسن مقاومة التآكل. لذلك، عند اختيار محول التردد اللاسلكي المحوري، حاول اختيار المنتجات ذات المواد الجيدة والحرفية لضمان التشغيل المستقر للنظام على المدى الطويل.

5. النظر في فقدان إدخال المحول وخسارة العودة
تواجه إشارات التردد اللاسلكي بعض الخسارة في المحول؛ تشمل الخسائر الشائعة خسارة الإدراج وخسارة العودة. يشير فقدان الإدخال إلى فقدان الطاقة عندما تمر الإشارة عبر المحول، بينما يشير فقدان العودة إلى نسبة الطاقة المنعكسة إلى المصدر.

فقدان إدخال منخفض: يضمن اختيار محول ذو فقدان إدخال منخفض تقليل فقدان الطاقة أثناء نقل الإشارة.

خسارة عودة عالية: تشير خسارة العودة العالية إلى انخفاض معدل انعكاس الإشارة، مما يعني نقل إشارة أكثر سلاسة.

في التطبيقات عالية التردد والدقة، يُنصح باختيار محولات التردد اللاسلكي المحورية ذات فقدان الإدخال المنخفض وخسارة الإرجاع العالية لضمان نقل إشارة مستقر.

6. النظر في متانة المحول والقدرة على التكيف البيئي
تُستخدم عادةً محولات التردد اللاسلكي المحورية في بيئات مختلفة، بما في ذلك الإعدادات الداخلية والخارجية. ولذلك، تعد متانة المحول وقدرته على التكيف مع البيئة من العوامل المهمة التي يجب أخذها في الاعتبار عند الاختيار. تشمل مؤشرات المتانة الشائعة ما يلي:

نطاق درجة الحرارة: يجب أن يكون المحول قادرًا على العمل بثبات ضمن نطاق درجة الحرارة المطلوبة. بالنسبة للبيئات الخارجية أو ذات درجات الحرارة العالية، يعد اختيار محول بنطاق درجة حرارة تشغيل أوسع أمرًا بالغ الأهمية. مقاومة للماء والغبار: تم تصميم بعض المحولات المحورية للترددات اللاسلكية المتطورة بميزات مقاومة للماء والغبار، مما يجعلها مناسبة للظروف البيئية القاسية.

يمكن أن يؤدي اختيار محول التردد اللاسلكي المحوري الذي يلبي المتطلبات البيئية إلى إطالة عمر الجهاز وتحسين موثوقية النظام.

يعد اختيار محول التردد اللاسلكي المحوري المناسب أمرًا بالغ الأهمية لضمان نقل الإشارة المستقر والأداء الفائق للنظام. تتطلب عملية الاختيار النظر في عوامل متعددة، بما في ذلك نوع الواجهة، ونطاق التردد، وجودة المواد، وفقدان الإدراج وفقدان العودة، والقدرة على التكيف البيئي، والتكلفة. من الناحية العملية، فإن فهم متطلبات النظام واختيار محولات عالية الجودة وضمان التوافق مع المعدات يمكن أن يحسن بشكل كبير نقل إشارة التردد اللاسلكي واستقرار المعدات.
