ما هو الموصل المحوري RF؟

1. وظيفة موصل محوري للترددات اللاسلكية
تعد الموصلات المحورية للترددات اللاسلكية بمثابة مكونات إلكترونية رئيسية تستخدم لنقل الإشارات عالية التردد. يتم استخدامها بشكل أساسي لتوصيل الكابلات المحورية بالأجهزة بشكل موثوق، مما يضمن النقل الفعال والمستقر لإشارات التردد اللاسلكي، وبالتالي ضمان نقل الإشارة المستقر والموثوق. تُستخدم الموصلات المحورية للتردد الراديوي بشكل شائع في معدات الاتصالات والتلفزيون والبث والشبكات اللاسلكية وغيرها من المجالات. وتتمثل وظيفتها الأساسية في الحفاظ على سلامة الإشارة، وتقليل فقدان الإرسال والتداخل، وتوفير مطابقة جيدة للمقاومة، مما يتيح النقل السلس للإشارات عالية التردد في تطبيقات مثل أنظمة الاتصالات، ومعدات الاختبار، والرادار، والهوائيات.

تلعب الموصلات المحورية للترددات اللاسلكية دورًا حيويًا في الاتصالات اللاسلكية والفضاء والإلكترونيات العسكرية والمعدات الطبية. على سبيل المثال، في محطات 5G الأساسية، تقوم بتوصيل الهوائيات ووحدات الترددات اللاسلكية، مما يضمن إرسال واستقبال الإشارة عالي الجودة. وفي معدات الاختبار والقياس، يتم توصيلها بمحللات الطيف أو محللات الشبكة، مما يضمن دقة بيانات الاختبار. وفي أنظمة الاتصالات والرادار عبر الأقمار الصناعية، يجب أن تتحمل الظروف البيئية القاسية مع الحفاظ على إرسال إشارة مستقر.

تستخدم الموصلات المحورية للتردد الراديوي عادةً هيكلًا معدنيًا محميًا، حيث ينقل الموصل الداخلي الإشارة والموصل الخارجي يوفر درعًا كهرومغناطيسيًا لمنع التداخل الخارجي وتسرب الإشارة. تتميز الموصلات عالية الجودة بفقد إدخال منخفض، وفعالية حماية عالية، ومقاومة للتآكل، ومقاومة للاهتزاز، ويمكن أن تستوعب نطاقات تردد متنوعة (من الترددات المنخفضة إلى الموجات المليمترية). علاوة على ذلك، اعتمادًا على متطلبات التطبيق، يمكن للموصلات أن تعتمد أنماط واجهة مختلفة، مثل الخيوط (SMA)، أو الأداة الإضافية (BNC)، أو الدفع والسحب (MCX)، لتلبية متطلبات القوة الميكانيكية والراحة لسيناريوهات مختلفة. تعد الموصلات المحورية للترددات اللاسلكية مكونات أساسية في الأنظمة الإلكترونية عالية التردد. يؤثر أدائها بشكل مباشر على استقرار وكفاءة رابط الاتصال بالكامل، مما يجعلها عنصرًا حاسمًا للتشغيل السليم للتقنيات اللاسلكية الحديثة ومعدات الدفاع والأتمتة الصناعية.

يعتمد مبدأ تشغيل الموصلات المحورية للتردد الراديوي على خصائص انتشار الموجات الكهرومغناطيسية في هياكل الموصلات متحدة المركز. من خلال الهيكل المحوري المصمم بدقة، فإنها تحقق نقلًا منخفض الفقد وعالي الدقة للإشارات عالية التردد. مبدأهم الأساسي هو إنشاء قناة نقل مجال كهرومغناطيسي مغلقة: يحمل الموصل المركزي تيار الإشارة، بينما يعمل الموصل الخارجي كدرع كهرومغناطيسي، مفصول بعازل كهربائي يحافظ على مقاومة ثابتة. عندما يتم حقن إشارة كهربائية عالية التردد في الموصل الداخلي، فإنها تثير موجات كهرومغناطيسية عرضية (موجات TEM) في الوسط العازل بين الموصلات الداخلية والخارجية. تقتصر هذه الطاقة الكهرومغناطيسية بشكل صارم على الفضاء المحوري، مما يمنع بشكل فعال فقدان إشعاع الإشارة والتداخل الخارجي. تضمن الواجهة الميكانيكية للموصل استمرارية الموصل ومطابقة المعاوقة من خلال الاتصال الدقيق، مما يمنع انعكاسات الإشارة عند نقطة الاتصال بسبب تغيرات المعاوقة، مما يضمن في النهاية نقل مستقر للإشارات عالية التردد بين الأجهزة. يمكّن هذا التصميم الهيكلي موصلات التردد اللاسلكي المحورية من الحفاظ على سلامة الإشارة الممتازة حتى في البيئات عالية التردد على مستوى جيجاهيرتز.

يعتمد التصميم الأساسي للموصلات المحورية للتردد اللاسلكي على نظرية خط النقل المحوري، والتي تستخدم توزيع المجال الكهرومغناطيسي بين الموصلات الداخلية والخارجية لتحقيق نقل الإشارة:

الموصل المركزي (الموصل الداخلي): ينقل إشارات عالية التردد وعادة ما يكون مصنوعًا من النحاس أو مادة مطلية بالذهب لتقليل خسائر المقاومة.
الموصل الخارجي (الدرع): يحيط بالموصل الداخلي، ويوفر درعًا كهرومغناطيسيًا لمنع تداخل الإشارة وتسرب الإشعاع.
وسط العزل (الطبقة العازلة): يفصل الموصلات الداخلية والخارجية، ويحافظ على مقاومة مستقرة (عادة 50 أوم أو 75 أوم)، ويقلل من انعكاسات الإشارة.
آلية الاتصال: استخدم الموصلات الملولبة (على سبيل المثال، SMA)، أو الإضافية (على سبيل المثال، BNC)، أو موصلات الدفع والسحب (على سبيل المثال، MCX) لضمان الاستقرار الميكانيكي والاتصال الكهربائي الجيد.

عندما يتم تزاوج الموصلات بشكل صحيح، يتم نقل الإشارة من خلال الموصل الداخلي، ويشكل الموصل الخارجي حلقة مغلقة، مما يضمن استمرارية المعاوقة أثناء نقل الإشارة وتقليل نسبة الموجة الدائمة (VSWR) وفقدان الإدخال.

2. ميزات ومزايا الموصلات المحورية RF
أظهر الموصل المحوري للترددات اللاسلكية، باعتباره المكون الأساسي لنقل الإشارات عالية التردد، مزايا كبيرة في الأداء والموثوقية والقدرة على التكيف بسبب هيكله الفريد وتصميم المواد. تنعكس مزاياها بشكل رئيسي في الجوانب التالية:

(1). أداء نقل عالي التردد
تغطية النطاق العريض: تدعم نطاق تردد واسع للغاية من التيار المستمر إلى الموجات المليمترية (أعلى من 40 جيجا هرتز)، مما يلبي احتياجات التطبيقات عالية التردد مثل اتصالات الجيل الخامس والاتصالات عبر الأقمار الصناعية.
فقدان إدخال منخفض: يستخدم مواد عالية التوصيل (مثل الموصلات الداخلية المطلية بالذهب) ووسائط عزل منخفضة فقدان العزل الكهربائي لتقليل توهين الإشارة بشكل كبير.
مطابقة ممتازة للمقاومة: مقاومة مميزة تبلغ 50 أوم أو 75 أوم يتم التحكم فيها بشكل صارم مما يقلل من انعكاس الإشارة.
(2). الموثوقية والاستقرار
درع كهرومغناطيسي قوي: هيكل درع معدني متعدد الطبقات (مثل القفل الملولب، والغلاف المعدني) يمنع بشكل فعال التداخل الكهرومغناطيسي (EMI) وتسرب الترددات اللاسلكية.
متانة ميكانيكية عالية: تضمن واجهة الاتصال المصنعة بدقة (مثل تصميم الدبوس المرن) اتصالًا مستقرًا بعد آلاف عمليات التوصيل والفصل. القدرة على التكيف البيئي على نطاق واسع: تتوفر معالجات خاصة اختيارية مثل مقاومة الماء (IP67)، ومقاومة درجات الحرارة العالية (-65 درجة مئوية ~ 165 درجة مئوية)، ومقاومة رذاذ الملح، مما يجعلها مناسبة للبيئات القاسية مثل البيئات العسكرية والفضاء.
(3). تصميمات متنوعة تتكيف مع سيناريوهات متعددة

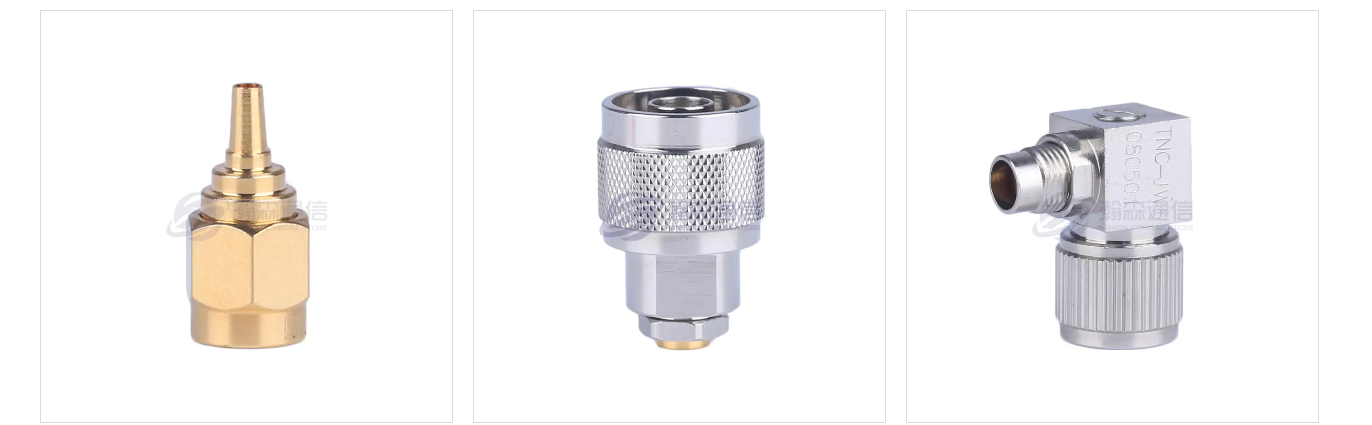

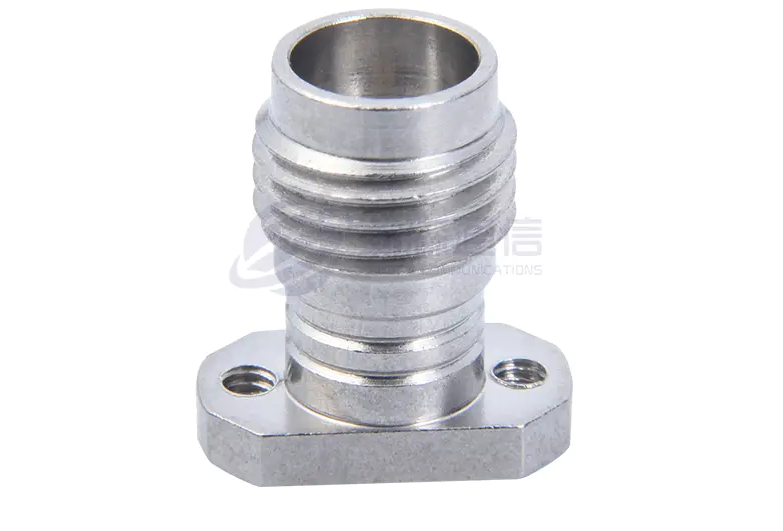

أنواع الواجهات الغنية: بما في ذلك الخيوط (SMA، النوع N)، والأدوات الإضافية (BNC)، والدفع والسحب (MCX/MMCX)، وما إلى ذلك، لتلبية متطلبات التثبيت المختلفة.
سعة طاقة مرنة: قابلة للتخصيص من الطاقة المنخفضة إلى الطاقة العالية بمستوى كيلووات، وقابلة للتكيف مع سيناريوهات التحميل المختلفة مثل محطات الاتصالات الأساسية والرادارات.
اتجاه التصغير: مع تطور شبكات الجيل الخامس (5G) وإنترنت الأشياء، تحقق الموصلات الدقيقة نقلًا عالي الأداء في مساحات محدودة.
(4). الراحة والتوحيد
تصميم اتصال سريع: على سبيل المثال، يمكن أن يؤدي التشغيل الإضافي لبعض المنتجات بيد واحدة إلى تحسين كفاءة التثبيت بشكل كبير.
التوافق مع المعايير الدولية: يتوافق مع المعايير الدولية مثل MIL-STD وIEC لضمان إمكانية التبادل الشامل مع واجهات المعدات السائدة.
(5) مجموعة واسعة من التطبيقات
من الإلكترونيات الاستهلاكية (هوائيات الهاتف المحمول) إلى التطبيقات الصناعية (وحدات الترددات اللاسلكية للمحطات الأساسية) إلى مجالات التكنولوجيا الفائقة (رادارات الصفيف المرحلي، وحمولات الأقمار الصناعية)، أصبحت الموصلات المحورية للترددات اللاسلكية مكونات أساسية في صناعات مثل الاتصالات اللاسلكية، والاختبار والقياس، وعلوم وتكنولوجيا الدفاع الوطني بسبب دقة الإشارة وقوتها البيئية.

تحقق الموصلات المحورية للترددات اللاسلكية، من خلال التكامل العميق لعلوم المواد والميكانيكا الدقيقة والتصميم الكهرومغناطيسي، المتطلبات الأساسية المتمثلة في "الخسارة المنخفضة والدرع العالي والعمر الطويل" في نقل الإشارات عالية التردد، وهي الضمان الرئيسي للتشغيل الفعال والموثوق للأنظمة الإلكترونية الحديثة.

تُستخدم الموصلات المحورية للترددات اللاسلكية على نطاق واسع في الصناعات التي تتطلب إرسال إشارات عالية التردد:
الاتصالات: توصيلات تغذية الهوائي لمحطات الجيل الخامس الأساسية، واتصالات الألياف الضوئية، والاتصالات عبر الأقمار الصناعية.
الفضاء الجوي والدفاع: اتصالات عالية الموثوقية لأنظمة الرادار وتوجيه الصواريخ ومعدات الاتصالات المحمولة جواً.
الاختبار والقياس: المعايرة واختبار الإشارة للأدوات مثل محللات شبكة المتجهات (VNAق) ومحللات الطيف.
الإلكترونيات الاستهلاكية: وحدات الترددات اللاسلكية لأجهزة توجيه Wi-Fi، والهواتف الذكية (مثل واجهات الهوائي)، وأجهزة إنترنت الأشياء (IoT).
المعدات الطبية: نقل الإشارات لملفات الترددات الراديوية للتصوير بالرنين المغناطيسي وأجهزة العلاج بالموجات الدقيقة.
السيارات: اتصالات الإشارة للرادار الموجود داخل السيارة (مثل رادار الموجات المليمترية) وأنظمة الملاحة GPS.

3. كيفية اختيار الموصل المحوري المناسب للترددات اللاسلكية
يتطلب اختيار الموصل المحوري المناسب للتردد اللاسلكي مراعاة عوامل متعددة، بما في ذلك الأداء الكهربائي والخصائص الميكانيكية والتوافق البيئي وسيناريو التطبيق.

(1). توضيح متطلبات الأداء الكهربائي
نطاق تردد التشغيل: تختلف حدود التردد العليا التي تدعمها الموصلات المختلفة بشكل كبير (على سبيل المثال، BNC ≥ 4 جيجا هرتز، SMA ≥ 18 جيجا هرتز، وموصلات 2.92 مم حتى 40 جيجا هرتز). تعد مطابقة نطاق تردد إشارة النظام أمرًا ضروريًا.
مطابقة المعاوقة: غالبًا ما تستخدم أنظمة الاتصالات 50 أوم (مثل المحطات الأساسية والرادار)، بينما تستخدم أنظمة نقل الفيديو غالبًا 75 أوم (مثل معدات البث). يمكن أن يؤدي اختيار المعاوقة الخاطئة إلى انعكاسات الإشارة.
فقدان الإدراج وVSWR: بالنسبة للتطبيقات عالية التردد (مثل الموجات المليمترية)، يفضل التصميمات منخفضة الخسارة (مثل الموصلات العازلة للهواء)، ويجب أن يكون VSWR قريبًا من 1:1 قدر الإمكان.
التعامل مع الطاقة: بالنسبة للتطبيقات عالية الطاقة (مثل أجهزة إرسال الرادار)، حدد موصلات من النوع 7/16 أو N لتجنب الفشل بسبب ارتفاع درجة الحرارة.

(2). تقييم الخصائص الميكانيكية والواجهة
نوع الموصل:
الموصلات الملولبة (SMA، النوع N): مفضلة للبيئات عالية الاهتزاز (مثل المعدات داخل السيارة والمحمولة بالهواء) نظرًا لمقاومتها العالية للارتخاء. الموصلات الإضافية (BNC): مناسبة لسيناريوهات الاختبار التي تتطلب التوصيل والفصل المتكرر (على سبيل المثال، راسمات الذبذبات المختبرية). إنها مريحة في الاستخدام ولكنها عرضة للسقوط.
الموصلات المصغرة (MMCX، MCX): حلول مدمجة للأجهزة ذات المساحة المحدودة (مثل وحدات الهواتف الذكية).
عمر المكونات الإضافية: تدوم الموصلات من الفئة الصناعية عادةً أكثر من ألف دورة توصيل وإخراج، في حين أن الموصلات من الفئة الاستهلاكية قد لا تدوم إلا بضع مئات.
توافق الكابل: تأكد من أن واجهة الموصل تتوافق مع نوع الكابل المحوري وقطر السلك.

(3). النظر في القدرة على التكيف البيئي
تصنيف الحماية: تتطلب البيئات الخارجية أو الرطبة تصنيف IP67 أو أعلى لمقاومة الماء (على سبيل المثال، واجهات هوائي المحطة الأساسية 5G).
مقاومة درجة الحرارة والتآكل: تتطلب التطبيقات الفضائية أو العسكرية مقاومة درجات الحرارة العالية (-65 درجة مئوية إلى 200 درجة مئوية) ومقاومة رذاذ الملح (على سبيل المثال، الفولاذ المقاوم للصدأ المطلي بالذهب).
مقاومة الاهتزاز/الصدمات: تتطلب المنصات المتنقلة مثل المركبات والطائرات موصلات ذات آليات قفل (على سبيل المثال، SMA ثلاثي البراغي) أو تصميمات اتصال محملة بنابض.

(4). مطابقة سيناريو التطبيق
معدات الاتصالات: تفضل محطات 5G الأساسية موصلات من النوع N (طاقة عالية) وSMA (مصغرة). تتطلب نطاقات الموجات المليمترية موصلات مقاس 2.92 مم أو من النوع K.
الاختبار والقياس: استخدم الموصلات الدقيقة (مثل 3.5 مم) للاختبار عالي التردد لتجنب الأخطاء التي تحدثها الموصلات منخفضة الدقة مثل BNCs.
الإلكترونيات الاستهلاكية: غالبًا ما تستخدم وحدات Wi-Fi موصلات U.FL (بالغة الصغر)، ولكن يلزم إجراء مفاضلة بين التكلفة وفقدان الإشارة.
الجيش/الفضاء: اختر نماذج عالية الموثوقية مع مبيتات معدنية كاملة ونقاط اتصال مطلية بالذهب تفي بمعايير MIL-STD-348.

(5). العوامل الرئيسية الأخرى
التكلفة والمدة الزمنية: تعد الموصلات المتطورة (مثل موصلات الموجات المليمترية) باهظة الثمن، لذا ضع في اعتبارك ميزانيتك واستقرار سلسلة التوريد.
درجة التقييس: تفضل الموصلات العامة (مثل SMA) لتجنب النماذج المتخصصة التي قد تسبب صعوبات في الصيانة.
طريقة التثبيت: يتطلب تركيب PCB، أو تركيب اللوحة، أو اتصال الكابل المباشر تكوينات مختلفة (مثل الزاوية اليمنى أو الموصلات المستقيمة).

مثال على عملية الاختيار
تحديد المتطلبات: على سبيل المثال: وحدة راديو محطة قاعدة صغيرة 5G، تردد 3.5 جيجا هرتز، تركيب خارجي، مقاومة للماء.
معلمات الفحص:
التردد: 3.5 جيجا هرتز → يُقبل إما SMA أو N-type.
البيئة: IP67 مقاوم للماء → حدد نوع N (ختم خيط أكثر موثوقية).
الطاقة: متوسطة → يوفر النوع N هامشًا كبيرًا للطاقة.
التحقق من التوافق: تأكد من أن الموصل من النوع N يطابق الكابلات الموجودة (مثل LMR-400) ومنافذ الجهاز.

4. المشاكل الشائعة موصلات محورية للترددات اللاسلكية
على مدى الاستخدام طويل الأمد، قد تتطور موصلات التردد اللاسلكي المحورية إلى مشاكل مختلفة بسبب عوامل مثل التصميم والتركيب والعوامل البيئية، مما يؤثر على جودة نقل الإشارة. غالبًا ما ترتبط المشكلات الشائعة في الموصلات المحورية للتردد اللاسلكي بمطابقة المعاوقة والقوة الميكانيكية وفعالية التدريع والقدرة على التكيف البيئي. يمكن تقليل معدلات فشل المنتج من خلال الاختيار المناسب (على سبيل المثال، مطابقة التردد والطاقة)، ​​والتركيب الموحد (على سبيل المثال، التحكم في عزم الدوران)، والصيانة الدورية (على سبيل المثال، تنظيف الأسطح الملامسة).

(1). فقدان إشارة عالية أو كفاءة نقل منخفضة
الأسباب المحتملة:
عدم تطابق معاوقة الموصل (على سبيل المثال، خلط الأجهزة 50 أوم و75 أوم).
الموصلات أو الكابلات القديمة والموصلات المؤكسدة وضعف الاتصال.
توصيلات فضفاضة أو مشدودة جزئيًا، مما يتسبب في انعكاسات الإشارة.
استخدام موصلات أو كابلات منخفضة الجودة، مما يؤدي إلى فقدان الإدخال بشكل مفرط.

حل:
تأكد من أن جميع الموصلات والكابلات في النظام تتمتع بمقاومة ثابتة (عادةً 50 أوم أو 75 أوم).
افحص الأسطح الملامسة للموصل بحثًا عن الأكسدة أو التلوث، وقم بتنظيفها أو استبدالها إذا لزم الأمر.
استخدم مفتاح عزم الدوران لتشديد الموصلات الملولبة (على سبيل المثال، SMA، النوع N) إلى عزم الدوران القياسي. اختر الكابلات منخفضة الفقد والموصلات عالية الأداء (مثل جهات الاتصال المطلية بالذهب).

(2). تدخل الإشارة أو الضوضاء العالية
الأسباب المحتملة:
حماية ضعيفة للموصل، مما يسمح للتداخل الكهرومغناطيسي (EMI) بالاختراق.
سوء تأريض مبيت الموصل، مما يتسبب في تداخل في الوضع الشائع.
المصادر القريبة للإشعاع الكهرومغناطيسي القوي (مثل المحركات والعاكسات).
الكابلات أو الموصلات التالفة، مع درع مكسور.

حل:
حدد موصلات ذات أغلفة معدنية كاملة وفعالية حماية عالية.
تأكد من تأريض غلاف الموصل بشكل صحيح بهيكل الجهاز.
استخدم الكابلات المحورية مزدوجة الحماية أو ثلاثية الحماية لتعزيز مناعة التداخل.
افحص الكابل بحثًا عن أي تلف واستبدله إذا لزم الأمر.

(3). موصلات فضفاضة أو اتصال ضعيف
الأسباب المحتملة:
التآكل الميكانيكي الناتج عن الإفراط في التوصيل والفصل (مثل فشل نابض BNC).
عدم شد الخيوط بشكل صحيح في بيئات الاهتزاز أو الصدمات (مثل المركبات أو الطائرات).
الموصلات الذكور والإناث غير متطابقة أو بها تفاوتات مفرطة.

حل:
بالنسبة لسيناريوهات التوصيل والفصل المتكررة، اختر موصلات ذات عمر طويل (مثل موصل SMA مع تصنيف مكون إضافي يبلغ 5000 دورة). استخدم الموصلات ذات آليات القفل (مثل SMAs ثلاثية اللولب) في البيئات الاهتزازية.

تأكد من تطابق نماذج الموصل؛ تجنب الخلط بين العلامات التجارية أو المواصفات المختلفة.

(4). تلف الموصل (مثل الكسر والتشوه)
الأسباب المحتملة:
الإجهاد الميكانيكي المفرط (على سبيل المثال، الانحناء المفرط للكابل، مما يؤدي إلى كسر وصلات لحام الموصل).
استخدام أدوات تركيب غير مناسبة، مما يؤدي إلى ارتخاء خيوط السكن.
شيخوخة المواد أو التآكل البيئي (مثل رذاذ الملح ودرجات الحرارة المرتفعة).

حل:
تجنب تطبيق القوة الجانبية على الموصل أثناء التثبيت واستخدم موصلات الزاوية اليمنى لتقليل الانحناء.
استخدم أدوات متخصصة (مثل مفاتيح عزم الدوران) لتثبيت الموصلات الملولبة.
حدد مواد مقاومة للتآكل (مثل الفولاذ المقاوم للصدأ المطلي بالذهب) للبيئات القاسية.

(5). انقطاع المعاوقة يؤدي إلى انعكاسات الإشارة
الأسباب المحتملة:
عدم تطابق المعاوقة بين الموصل والكابل (على سبيل المثال، موصل 50 أوم مع كابل 75 أوم).
عيوب هيكلية داخلية في الموصل (مثل الطبقة العازلة غير المستوية).
التزاوج غير الكامل للموصل، مما يؤدي إلى وجود فجوات هوائية.

حل:
تأكد من وجود مقاومة متسقة عبر مسار النقل بالكامل (بما في ذلك الموصل والكابل والجهاز). اختر موصلات ذات معالجة عالية الدقة (مثل تلك المحددة في المعيار العسكري MIL-STD-348).

قم بإحكام ربط الموصل بالكامل لتجنب تقلبات المعاوقة الناتجة عن المحاذاة غير الصحيحة.

(6). فشل الأداء للماء
الأسباب المحتملة:
الأختام المقاومة للماء قديمة أو تالفة.
لم يتم تشديد الخيوط أو انتهت صلاحية المادة المانعة للتسرب.
تصميم الموصل غير مناسب للبيئات الرطبة.

حل:
فحص الأختام بانتظام. بالنسبة للتطبيقات الخارجية، اختر الموصلات ذات التصنيف IP67 أو أعلى.
استخدم شريطًا مقاومًا للماء أو السيليكون لتعزيز الختم.
حدد الطرز المقاومة للماء ذات الحلقات الدائرية (مثل الموصلات المقاومة للماء من النوع N).

(7). قضايا الرنين في التطبيقات عالية التردد
الأسباب المحتملة:
يُظهر الموصل رنينًا طفيليًا عند الترددات العالية (على سبيل المثال، عيوب التصميم).
لا يتطابق تصميم الموصل وثنائي الفينيل متعدد الكلور، مما يؤدي إلى توليد موجات دائمة.

حل:
حدد موصلًا يدعم الترددات الأعلى (على سبيل المثال، 2.92 مم بدلاً من SMA).
قم بتحسين مطابقة مقاومة PCB لتجنب الانقطاعات في أطوال خطوط النقل.

جدول ملخص للمشاكل الشائعة في الموصلات المحورية للتردد اللاسلكي:

5. معايير الصيانة للموصلات المحورية RF
يؤثر أداء الموصلات المحورية للتردد اللاسلكي بشكل مباشر على جودة نقل الإشارة، لذا يلزم إجراء صيانة دورية لضمان التشغيل المستقر على المدى الطويل. فيما يلي معايير الصيانة الرئيسية ومواصفات التشغيل:

(1). التفتيش والتنظيف المنتظم
فحص المظهر: تحقق مما إذا كان غلاف الموصل مشوهًا أو متشققًا أو متآكلًا (مثل الصدأ والأكسدة)، وخاصة الأجزاء المعدنية وحلقات الختم.
تنظيف سطح التلامس: استخدم الكحول اللامائي والقماش غير المنسوج لتنظيف الموصل الداخلي والدبابيس لإزالة طبقة الأكسيد أو الغبار أو الزيت. تجنب استخدام المواد الكاشطة (مثل ورق الصنفرة) لمنع تلف الطلاء.
تأكيد حالة الواجهة: تأكد من توصيل الموصلات الذكرية والأنثوية بسلاسة دون ارتخاء أو اختلال في المحاذاة. يجب أن تتحقق الموصلات المترابطة (مثل SMA، N) مما إذا كانت الخيوط سليمة لتجنب الانزلاق.

إجراءات التنظيف
عملية إيقاف التشغيل: تأكد من إيقاف تشغيل الجهاز لمنع تلف الكهرباء الساكنة.
التنظيف الجسدي: استخدم مسدس الهواء لإزالة الشوائب الكبيرة، ثم امسح الأسطح الملامسة بلطف باستخدام قطعة قطن مغموسة في الكحول.
معالجة الأكسدة: إذا كان الطلاء مؤكسدًا (على سبيل المثال، أسود)، قم بتلميعه برفق باستخدام ممحاة أو منظف مخصص.
التجفيف: يجفف بالهواء أو يجفف بالمجفف عند درجة حرارة منخفضة (أقل من 60 درجة مئوية) لتجنب بقايا الكحول.

(2). اختبار الأداء الكهربائي
التحقق من مطابقة المعاوقة: استخدم محلل شبكة أو TDR (مقياس انعكاس المجال الزمني) للكشف عن استمرارية المعاوقة للموصل والكابل لضمان عدم وجود تغيير مفاجئ (VSWR ≥ 1.5 هو الأفضل). مراقبة فقدان الإدراج: تتطلب التطبيقات عالية التردد اختبارًا منتظمًا لفقد الإشارة. إذا زادت الخسارة بشكل غير طبيعي (على سبيل المثال، تجاوزت 20٪ من القيمة الاسمية)، فمن الضروري التحقق من وجود مشكلات في عمر الموصل أو الكابل. فحص فعالية الحماية: استخدم جهاز اختبار تسرب التردد اللاسلكي أو مسبار المجال القريب لاختبار أداء حماية الموصل لضمان عدم وجود تسرب كهرومغناطيسي.

(3). صيانة الأداء الميكانيكي
مواصفات تشغيل التوصيل والسحب: تجنب التوصيل والسحب الخام. تحتاج الموصلات الإضافية (مثل BNC) إلى الضغط على المشبك قبل سحبه للخارج. يجب تشديد الوصلات الملولبة باستخدام مفتاح عزم الدوران وفقًا لعزم الدوران القياسي (مثل توصي SMA بـ 0.5~0.8N·m).
تدابير مكافحة الارتخاء: في بيئة الاهتزاز (مثل المعدات المثبتة على المركبات أو المحمولة جواً)، يجب أن تكون الموصلات الملولبة مجهزة بغراء مضاد للارتخاء أو غسالات قفل، ويجب فحص حالة التشديد بانتظام.
حماية الكابل: تجنب الانحناء المفرط للكابل (الحد الأدنى لنصف قطر الانحناء ≥ 5 أضعاف القطر الخارجي للكابل) لمنع وصلات لحام الموصل من الكسر أو تلف طبقة التدريع.

(4). صيانة القدرة على التكيف البيئي
معالجة مقاومة للماء والرطوبة: تحتاج الموصلات المقاومة للماء (IP67 وما فوق) المستخدمة في الهواء الطلق أو في البيئات الرطبة إلى التحقق بانتظام من مرونة حلقة الختم واستبدالها في الوقت المناسب بعد الشيخوخة؛ يمكن طلاء الواجهات غير المقاومة للماء بشحم السيليكون لتعزيز الحماية.
صيانة مقاومة التآكل: في البيئات التي تحتوي على رذاذ الملح والأحماض والقلويات، استخدم موصلات من الفولاذ المقاوم للصدأ أو مطلية بالذهب وامسح السطح المعدني بمانع الصدأ بانتظام. القدرة على التكيف مع درجات الحرارة: في البيئات ذات درجات الحرارة العالية (مثل وحدات التردد الراديوي للمحطة الأساسية)، من الضروري التأكد من عدم تشوه المادة العازلة للموصل (مثل PTFE). في البيئات ذات درجات الحرارة المنخفضة (مثل معدات القطب الشمالي)، من الضروري تجنب التشقق الهش للأجزاء البلاستيكية.

(5). إدارة الحياة ودورة الاستبدال
مراقبة عمر المكونات الإضافية: قم بتسجيل عدد مرات التوصيل والسحب عالية التردد واستبدلها مسبقًا عندما يقترب العمر الافتراضي.
استبدال الأجزاء القديمة: عندما يكون هناك اتصال ضعيف، أو تلف طبقة الحماية أو تدهور أداء العزل، يجب استبدال الموصل وإعادة استخدامه بعد الإصلاح.
توحيد قطع الغيار: يجب استخدام نفس العلامة التجارية وموصلات الطراز قدر الإمكان في نفس النظام لتجنب مشكلات التوافق الناتجة عن الاستخدام المختلط.

إدارة حياة الموصل المحوري RF وجدول دورة الاستبدال:

(6). التوثيق والسجلات
سجل الصيانة: سجل تاريخ كل فحص، وبيانات الاختبار (مثل VSWR، وفقدان الإدراج)، ونموذج الجزء البديل لسهولة تحليل التتبع.
مكتبة حالات الأخطاء: تلخيص الأخطاء النموذجية (مثل المقاومة العالية الناتجة عن الأكسدة، والارتخاء الناتج عن الاهتزاز) لتحسين استراتيجيات الصيانة الوقائية.

6. كيفية إطالة عمر خدمة الموصلات المحورية للترددات اللاسلكية
تعد الموصلات المحورية للتردد اللاسلكي مكونات أساسية لنقل الإشارات عالية التردد، ويؤثر عمرها الافتراضي بشكل مباشر على استقرار النظام. يمكن إطالة عمر الخدمة من خلال الاختيار والتركيب والاستخدام والصيانة المعقولة.

(1). الاختيار الصحيح والمطابقة
مطابقة التردد والطاقة: حدد الموصلات التي تلبي متطلبات تردد التشغيل والطاقة للنظام (على سبيل المثال، يُفضل النوع N للمحطات الأساسية 5G، ويفضل SMA لاختبار التردد العالي).
اتساق المعاوقة: تأكد من أن مقاومة الموصلات والكابلات والمعدات ثابتة (عادةً 50 أوم أو 75 أوم) لتجنب تدهور الأداء الناتج عن انعكاس الإشارة.
القدرة على التكيف البيئي: بالنسبة للبيئات الخارجية أو القاسية (درجة الحرارة المرتفعة، رش الملح، الاهتزاز)، يجب اختيار الموصلات المقاومة للماء (IP67)، أو المقاومة للتآكل (الفولاذ المقاوم للصدأ المطلي بالذهب)، أو الموصلات المعززة.

(2). التثبيت القياسي للموصلات المحورية RF
1) التحضير قبل التثبيت
تحقق من توافق الموصل والكابل.
تأكد من أن طراز الموصل (على سبيل المثال، SMA، النوع N) متوافق مع نوع الكابل (على سبيل المثال، RG-58، LMR-400).
تحقق من أن المعاوقة (50 أوم/75 أوم)، ونطاق التردد، ومعالجة الطاقة تلبي المتطلبات.
التحقق من سلامة المكونات.
افحص غلاف الموصل والخيوط والدبابيس بحثًا عن التشوه أو الشقوق أو الأكسدة.
تأكد من عدم تلف درع الكابل وعدم ثني الموصل الداخلي أو كسره.
تنظيف مكونات الاتصال.
استخدم الكحول اللامائي وقماش غير منسوج لتنظيف الموصل الداخلي والمرفاع لإزالة الزيت أو الأوساخ أو الأكسدة.
لا تستخدم ورق الصنفرة أو الأشياء الصلبة لخدش نقاط الاتصال المطلية بالذهب/الفضة.

2) مواصفات تجميع الموصل والكابل
تجريد الكابلات والمعالجة المسبقة
استخدم أداة تجريد مخصصة لتجريد غلاف الكابل والدرع والعزل إلى الطول الذي يتطلبه الموصل.
تأكد من أن الموصل الداخلي هو الطول المناسب، وتجنب الطول الزائد (مثل الانحناء) أو الطول الزائد (مثل ضعف الاتصال). عمليات اللحام أو العقص
موصلات اللحام:
استخدم مكواة لحام ذات درجة حرارة ثابتة (درجة الحرارة الموصى بها: 300-350 درجة مئوية) وأكمل عملية اللحام بسرعة لتجنب ارتفاع درجة الحرارة وإتلاف العازل الكهربائي.
يجب أن تكون وصلات اللحام ناعمة وخالية من النتوءات لمنع حدوث دوائر قصيرة أو تغيرات في المعاوقة.
موصلات تجعيد:
استخدم أداة تجعيد مطابقة لضمان ضغط تجعيد متساوي واتصال آمن بين الدرع والجسم.
التفتيش بعد التجميع:
استخدم مقياسًا متعددًا للتحقق من الاستمرارية والتأكد من عدم وجود دوائر قصيرة أو انقطاع.
اسحب الكابل برفق للتحقق من الاستقرار الميكانيكي للموصل والكابل.

3) إرساء الموصل وتأمينه
المحاذاة والتزاوج: تأكد من محاذاة الموصلات الذكرية والأنثوية بشكل صارم لتجنب ثني المسامير أو إتلافها بسبب الإدراج المنحرف.
ينبغي قفل الموصلات التي يتم الضغط عليها (مثل BNC) بنقرة مسموعة. يجب ربط الموصلات الملولبة (مثل SMA) يدويًا قبل ربطها. تشديد الموصلات مترابطة
استخدم مفتاح عزم الدوران لتشديد عزم الدوران القياسي (مثال):
موصل SMA: 0.5-0.8 نيوتن متر
موصل من النوع N: 1.0-1.5 نيوتن متر
لا تفرط في ربطها لتجنب إتلاف الخيوط أو تشويه الوسائط.
تدابير مكافحة تخفيف
في البيئات الاهتزازية (مثل تلك المستخدمة في المركبات أو الطائرات)، يجب أن تكون الوصلات الملولبة مجهزة بغسالات زنبركية أو مادة لاصقة مضادة للارتخاء.
يمكن تغليف الموصلات الإضافية (مثل BNC) بشريط مانع للارتخاء لتعزيز الاحتفاظ بها.

4) الاحتياطات أثناء العملية
إجراءات التوصيل والفصل
لا تقم بتوصيل الجهاز أو فصله أثناء التشغيل: قد تتسبب الإشارات عالية التردد في حدوث قوس كهربائي وتلف أسطح التلامس.
عند فصل القابس: بالنسبة للموصلات الإضافية، اضغط على المشبك بقوة؛ بالنسبة للموصلات الملولبة، قم بفكها تمامًا قبل فصلها.
تجنب الإجهاد الميكانيكي
عند توجيه الكابلات، اترك نصف قطر الانحناء (≥5 أضعاف قطر الكابل) لمنع الضغط على قاعدة الموصل.
استخدم روابط الكابلات أو المشابك لتثبيت الكابل لمنعه من التدلي. القدرة على التكيف البيئي
البيئات الرطبة: بعد تركيب الموصلات المقاومة للماء (IP67)، تأكد من إحكام ربط حلقة الغلق.
البيئات ذات درجة الحرارة المرتفعة: تجنب تعريض الموصل لفترة طويلة لدرجات حرارة مفرطة (على سبيل المثال، يقتصر عازل PTFE على 165 درجة مئوية).

5) التحقق والاختبار بعد التثبيت
اختبار الأداء الكهربائي
استخدام محلل شبكة لقياس نسبة الموجة الدائمة (VSWR)؛ يجب أن تكون القيمة الطبيعية .51.5.
قياس فقدان الإدراج. إذا كان الأمر غير طبيعي، فتحقق من ضعف الاتصال أو تلف الكابل.
فحص الاستقرار الميكانيكي
قم بهز الموصل بلطف للتأكد من عدم وجود ارتخاء أو ضوضاء غير عادية.
إجراء اختبار الاهتزاز (على سبيل المثال، اكتساح تردد 5-500 هرتز) في بيئة تهتز.

(3). التنظيف والصيانة الدورية
تنظيف سطح التلامس: قم بتنظيف الموصل الداخلي والدبابيس بانتظام باستخدام الكحول اللامائي والقماش غير المنسوج لإزالة طبقة الأكسيد أو الأوساخ. تجنب استخدام المواد الكاشطة (مثل ورق الصنفرة) لمنع تلف طلاء الذهب/الفضة. التحقق من الختم: تحتاج الموصلات المقاومة للماء إلى التحقق بانتظام مما إذا كانت الحلقة O أو المادة المانعة للتسرب قديمة الطراز واستبدالها إذا لزم الأمر. فحص طبقة التدريع: تأكد من عدم تلف طبقة تدريع الكابل لمنع التداخل الكهرومغناطيسي (EMI) من التأثير على جودة الإشارة.

(4). تجنب الأضرار البيئية
مقاومة الرطوبة والتآكل:
يجب استخدام الموصلات المطلية بالذهب أو المصنوعة من الفولاذ المقاوم للصدأ في البيئات الرطبة أو التي تحتوي على رش الملح، ويجب استخدام مثبطات الصدأ بانتظام.
يمكن حماية الموصلات غير المقاومة للماء مؤقتًا باستخدام أنابيب الانكماش الحراري أو الشريط المقاوم للماء.
إدارة درجة الحرارة:
في البيئات ذات درجات الحرارة العالية (مثل وحدات التردد اللاسلكي للمحطة الأساسية)، تأكد من عدم تشوه المادة العازلة للموصل (مثل PTFE).
في البيئات ذات درجات الحرارة المنخفضة للغاية (مثل معدات القطب الشمالي)، تجنب التشقق الهش للأجزاء البلاستيكية.

(5). الاستخدام المعقول وإدارة الحياة
تقليل التوصيل والفصل المتكرر:
بالنسبة لسيناريوهات التوصيل والفصل عالية التردد (مثل معدات الاختبار)، اختر نماذج عالية العمر (مثل توصيل SMA وفصلها أكثر من 5000 مرة).
إذا لزم الأمر، استخدم محولات أو كابلات تمديد لتقليل عدد مرات توصيل وفصل الموصل الرئيسي.
اختبارات الأداء الدورية:
استخدم محلل الشبكة للكشف عن VSWR (نسبة الموجة الدائمة) وفقدان الإدراج، واستبدالهما في الوقت المناسب إذا كان غير طبيعي.
استراتيجية استبدال قطع الغيار:
استبدل مقدمًا عند الاقتراب من عمر التوصيل والفصل الاسمي (مثل SMA 5000 مرة) أو عند حدوث اتصال ضعيف.

(6) منع الخطأ
تجنب الخلط بين العلامات التجارية المختلفة:
حاول استخدام نفس طراز الموصل في نفس النظام لتجنب التآكل الناتج عن عدم تطابق التسامح.
الاحتفاظ بسجل الصيانة:
قم بتسجيل كل وقت صيانة وبيانات الاختبار وسجلات الاستبدال لتسهيل تحليل اتجاهات الحياة.

7.الأسئلة المتداولة حول الموصل المحوري RF (الأسئلة الشائعة)
(1). لماذا الموصل لديه اتصال ضعيف؟
الأسباب المحتملة: الأكسدة الدبوسية أو التلوث (التنظيف بالكحول). الخيط غير مشدود (SMA يتطلب عزم دوران يتراوح من 0.5 إلى 0.8 نيوتن · متر). الأضرار الميكانيكية (مثل المسامير المنحنية، تحتاج إلى الاستبدال).

(2). كيفية تجنب فقدان الإشارة المفرط؟
تأكد من اتساق المعاوقة (لا تختلط 50Ω/75Ω). حدد الكابلات منخفضة الخسارة (مثل LMR-400). قم بتنظيف سطح التلامس بانتظام لتجنب الأكسدة. (3). هل يمكن خلط موصلات من ماركات مختلفة؟ غير مستحسن! قد تؤدي اختلافات التسامح بين العلامات التجارية المختلفة إلى ما يلي: ضعف الاتصال بالدبوس. انقطاع المعاوقة (انعكاس الإشارة). انخفاض القوة الميكانيكية (مثل انزلاق الخيط).

(3). كيفية اختيار الموصلات لبيئات درجة الحرارة العالية؟
حدد PTFE المقاوم لدرجات الحرارة العالية كمادة عازلة (تقتصر على 165 درجة مئوية). استخدم الفولاذ المقاوم للصدأ أو الأصداف المعدنية المطلية بالذهب. تجنب الأجزاء البلاستيكية (سهلة التشوه).

(4) كيفية اختيار موصل محوري RF؟
يجب مراعاة العوامل التالية:
نطاق التردد: BNC (أقل من 4 جيجا هرتز)، SMA (أقل من 18 جيجا هرتز)، النوع N (أقل من 11 جيجا هرتز)، 2.92 ملم (أقل من 40 جيجا هرتز).
مطابقة المعاوقة: 50 أوم (نظام الاتصالات) أو 75 أوم (نقل الفيديو).
سعة الطاقة: للحصول على طاقة عالية، اختر النوع N أو النوع 7/16.
المتطلبات البيئية: نوع مقاوم للماء للاستخدام الخارجي (IP67)، نوع مطلي بالذهب مقاوم للتآكل للاستخدام العسكري.

(5) كيفية اكتشاف فشل الموصل؟
الفحص البصري: الأكسدة، التشوه، الشقوق.
اختبار المتر المتعدد: الموصلية ومقاومة العزل.
محلل الشبكة: قياس VSWR وفقدان الإدراج.
دليل استكشاف الأخطاء وإصلاحها السريع:

(6). لماذا تكون نسبة الموجة الدائمة (VSWR) مرتفعة جدًا؟
الموصل ومقاومة الكابل غير متطابقين.
الاتصال غير مشغول بالكامل (توجد فجوة هوائية).
الكابل أو الموصل تالف داخليًا.
