كيفية تثبيت موصلات التردد اللاسلكي المحورية بشكل صحيح: الخطوات والتقنيات

تعد الموصلات المحورية للترددات اللاسلكية مكونات لا غنى عنها في أنظمة الاتصالات، وتستخدم على نطاق واسع في البث والتلفزيون والاتصالات اللاسلكية والرادار والاتصالات عبر الأقمار الصناعية وغيرها من المجالات. تُستخدم هذه الموصلات لتوصيل الكابلات المحورية بالمعدات، مما يضمن جودة واستقرار نقل الإشارة. لا يؤدي التثبيت الصحيح للموصلات المحورية للتردد اللاسلكي إلى تحسين الأداء العام للنظام فحسب، بل يؤدي أيضًا إلى إطالة عمر خدمة الجهاز.

1. الهيكل الأساسي لل موصلات الترددات اللاسلكية المحورية
تتكون الموصلات المحورية للتردد الراديوي عادةً من الأجزاء الرئيسية التالية:
الموصل المركزي: الجزء الأساسي الذي ينقل الإشارة، وعادةً ما يكون مصنوعًا من النحاس أو مواد موصلة أخرى.
الطبقة العازلة: تعزل الموصل المركزي عن الموصل الخارجي، وعادة ما تكون مصنوعة من البولي إيثيلين أو مواد أخرى ذات ثابت عزل كهربائي مرتفع.
الموصل الخارجي: عادةً ما يكون سلكًا نحاسيًا مضفرًا أو رقائق ألومنيوم، يعمل كسلك أرضي لنقل التيار ودرع ضد التداخل الكهرومغناطيسي الخارجي.
الموصل والإسكان: يوفر الاتصال المادي والحماية، وعادةً ما يكون مصنوعًا من مواد معدنية (مثل النحاس والفولاذ المقاوم للصدأ).

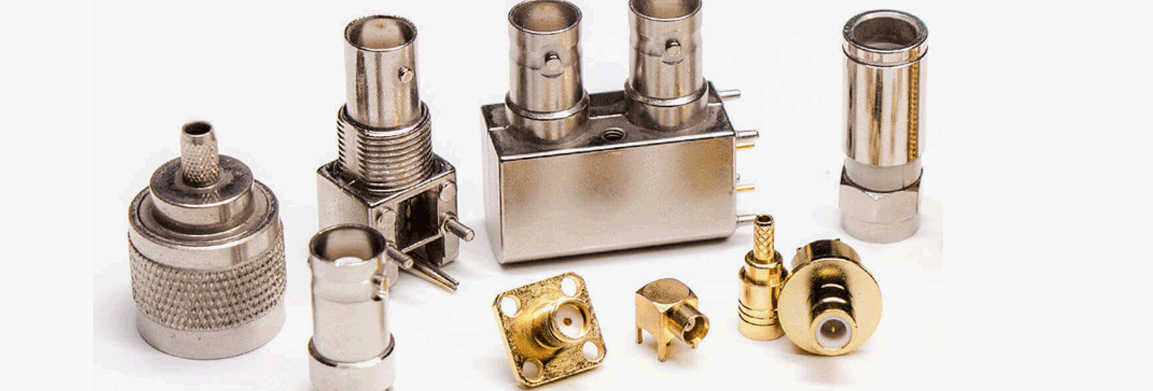

الأنواع المختلفة من الموصلات المحورية للتردد اللاسلكي، مثل BNC، وSMA، وTNC، وN-type، وما إلى ذلك، لها هياكل مختلفة قليلاً، ولكن مبادئ وخطوات التثبيت الأساسية متشابهة.

2. خطوات تثبيت موصلات التردد اللاسلكي المحورية
(1) إعداد الأدوات والمواد
قبل التثبيت، تأكد من أن لديك الأدوات والمواد التالية:
كبل RF المحوري (حدد الطراز والطول المناسبين)
موصل RF (حدد نوع الموصل المطابق، مثل BNC، وSMA، وما إلى ذلك)

أداة تجريد الكابل: تستخدم لإزالة الطبقة العازلة الخارجية للكابل، وكشف الموصل الداخلي.
أداة العقص: تستخدم لتوصيل الموصل بالكابل بشكل آمن.
سكين كهربائي، أداة تعرية الأسلاك: تستخدم لتجريد العزل الخارجي للكابل بدقة، وكشف الموصل الداخلي.

(2) قم بإزالة العزل الخارجي للكابل
استخدم أداة تجريد الكابلات لتجريد الطبقة العازلة الخارجية للكابل، مما يؤدي إلى كشف الموصل المضفر الداخلي والمواد العازلة. انتبه إلى الدقة أثناء التجريد لتجنب إتلاف الموصل الداخلي أو الطبقة العازلة. عادةً ما يكون الطول المجرد هو طول تثبيت الموصل؛ يرجى الرجوع إلى متطلبات الموصل المحدد المستخدم للطول الدقيق. إزالة الطبقة الخارجية المضفرة: انزع الطبقة الخارجية المضفرة من الكابل بلطف باستخدام أداة ثم قم بطيها للخارج. وهذا يضمن اتصال أرضي جيد.
كشف الموصل المركزي: قم بإزالة العزل الداخلي بعناية بسكين لكشف الموصل المركزي. يعتمد طول القسم المجرد عمومًا على متطلبات تصميم الموصل.

(3) إدخال الكابل في الموصل
أدخل الكابل المُجهز في طرف الموصل. تأكد من محاذاة الموصل المركزي بدقة وإدخاله بالكامل في الفتحة الداخلية للموصل، وأن الطبقة المضفرة والموصل الخارجي على اتصال ثابت بالغلاف الخارجي للموصل.
التحقق من المحاذاة أثناء الإدخال: يجب أن يدخل الموصل المركزي بالكامل في فتحة الموصل المركزية للموصل، مما يضمن عدم وجود محاذاة خاطئة. يجب أن يكون الموصل الخارجي المضفر على اتصال قوي بغلاف الموصل لضمان الاتصال الأرضي المناسب للإشارة.

(4 ) العقص الموصل
استخدم أداة العقص لتجعيد الموصل. تعتبر هذه الخطوة ضرورية لضمان اتصال آمن بين الموصل والكابل. أثناء العقص، تأكد من أن أداة العقص تطبق الضغط بالتساوي، وتثبت الموصل بالكابل بشكل آمن مع تجنب تلف الكابل أو الموصل.

قوة العقص: يجب أن تكون قوة العقص معتدلة، مما يضمن اتصالاً آمنًا دون الضغط المفرط على الكابل أو الموصل المركزي.

التحقق من جودة العقص: بعد العقص، تأكد من أن الموصل آمن وغير فضفاض.

(5) التحقق من الاتصال العام للموصل
بعد العقص، تحقق من جودة الاتصال بين الموصل والكابل. تأكد من أن الموصل المركزي متصل بإحكام بالنواة الداخلية للموصل، وأن الموصل الخارجي على اتصال كامل بغلاف الموصل، ولا يوجد تسرب للإشارة.
فحص التوصيل الكهربائي: استخدم جهاز قياس متعدد لقياس التوصيل الكهربائي للكابل للتأكد من عدم وجود دوائر مفتوحة أو دوائر قصيرة.
اختبار إرسال الإشارة: إذا سمحت الظروف بذلك، يمكن استخدام مولد الإشارة ومرسمة الذبذبات لاختبار جودة إرسال الإشارة والتحقق من فقدان الإشارة أو تداخلها.

(6) استكمال الاتصال وتوفير الحماية
بعد إكمال الاتصال، إذا لزم الأمر، استخدم أنابيب الانكماش الحراري أو الشريط أو المواد الأخرى لحماية اتصال الكابل لمنع الماء أو الغبار من التأثير على جودة الاتصال.
استخدام أنابيب الانكماش الحراري: إذا كان العزل المائي مطلوبًا، استخدم أنابيب الانكماش الحراري لإغلاق الموصل، مما يضمن عدم تأثر الاتصال بالرطوبة أو التلوث الخارجي.

3. نصائح لتثبيت موصلات الترددات اللاسلكية المحورية
(1) اختر الموصل والكابل المناسبين
تأكد من أن مواصفات الموصل تتوافق مع الكابل المستخدم. تعد الأنواع المختلفة من الموصلات (مثل SMA، وBNC، وN-type، وما إلى ذلك) مناسبة لنطاقات التردد وسيناريوهات التطبيق المختلفة. يمكن أن يؤدي اختيار الموصل الخاطئ إلى فقدان الإشارة أو عدم استقرارها.

(2) انتبه إلى الدقة عند تجريد الكابل
عند تجريد الطبقة الخارجية من الكابل، تأكد من أن الطول المجرد صحيح تمامًا، وتجنب التجريد المفرط الذي يعرض الكثير من الموصل المركزي أو يؤدي إلى إتلاف الطبقة العازلة. يمكن أن يؤدي استخدام أدوات التجريد الاحترافية إلى تقليل تلف الكابل وضمان نقل إشارة مستقر.

(3) تجنب الإفراط في العقص
يمكن أن يؤدي الإفراط في العقص إلى إتلاف الموصل المركزي أو التسبب في ضعف الاتصال. لذلك، تحكم في قوة العقص للتأكد من أن الموصل آمن ولكن ليس مشدودًا بشكل مفرط.

(4) حافظ على نظافة الكابل
أثناء التثبيت، حاول تجنب تلوث الكابل والموصل بالغبار أو الزيت أو الملوثات الأخرى. يمكن أن تؤثر هذه الشوائب على جودة إرسال الإشارة بل وتسبب فقدان الإشارة.

4. المشاكل والحلول الشائعة
(1) موصل فضفاض
إذا أصبح الموصل مفككًا بعد التثبيت، فأعد فحص التجعيد للتأكد من تجعيده بشكل متساوٍ، أو أعد ضبط طول تجريد الكابل.

(2) توهين الإشارة
قد يكون سبب توهين الإشارة موصلات غير متطابقة، أو التثبيت غير الصحيح، أو تلف الكابل. أعد التحقق من توافق الكابل والموصل وتأكد من دقة التثبيت.

(3) ضعف التوصيل الكهربائي
قد يكون ضعف الاتصال الكهربائي بسبب عدم كفاية العقص، أو عدم إدخال الموصل بالكامل في الموصل، وما إلى ذلك. تأكد من توصيل الموصل المركزي والموصل الخارجي بإحكام بالموصل.

يعد تركيب موصلات التردد اللاسلكي المحورية مهمة فنية تتطلب تشغيلًا دقيقًا. تؤثر خطوات وتقنيات التثبيت الصحيحة بشكل مباشر على جودة نقل الإشارة واستقرار النظام. من خلال عمليات التجريد والإدراج والتجعيد الدقيقة، يمكن أن يؤدي ضمان اتصال موصل آمن إلى تحسين أداء النظام بشكل فعال وتقليل تداخل الإشارة.
